Diodes Incorporated Traslatori di livello LSF0204x

I traslatori di livello LSF0204x incorporati sono traslatori di livello multi-tensione bidirezionali a 4 canali con resistori di eccitazione esterni per impostare le correnti di pilotaggio in applicazioni push-pull e open-drain. Questi dispositivi sono traslatori di livello universale con una porta A che opera da 0,8 V a 4,5 V (Vrif _ A) e una porta B da 1,8 V a 5,5 V (Vrif _ B). I traslatori di livello LSF0204x vengono attivati utilizzando il pin EN. Quando il pin EN è alto, l’interruttore traslatore è acceso e quando il pin è basso, l’interruttore è spento.

I traslatori di livello LSF0204x presentano una corrente a canale continuo da 128 mA, un intervallo di tensione di riferimento di alimentazione da -0,5 V a 6 V e una corrente di blocco di ingresso da 50 mA (VI 0). Questi traslatori di livello sono utilizzati nei sistemi avanzati di assistenza alla guida (ADAS), nei sistemi di gestione della batteria di veicoli elettrici ibridi/elettrici, nelle infrastrutture di telecomunicazione e nelle interfacce PmBus™, SMBus™ e I2C.

Caratteristiche

  • Resistori di eccitazione esterni per impostare le correnti di guida nelle applicazioni push-pull e open-drain
  • Traslazione in basso e in alto
    • ≤100 MHz; CL=15 pF e 30 pF
    • ≤ 50 MHz; CL=50 pF
  • Traslazione bidirezionale del livello di tensione tra:
    • 0,8 V e 1,8 V, 2,5 V, 3,3 V e 5 V
    • 1,2 V e 1,8 V, 2,5 V, 3,3 V e 5 V
    • 1,8 V e 2,5 V, 3,3 V e 5 V
    • 2,5 V, 3,3 V e 5 V
    • 3,3 V e 5 V
  • La protezione ESD supera JESD 22:
    • 2.000 V HBM (A114)
    • 1.000 V CDM (C101)
  • La protezione latch-up supera 100 mA per JESD 17
  • Grado 1 AEC-Q100 (LSF0204Q) specificato per l'intervallo di temperatura da -40 °C a 125 °C

Applicazioni

  • GPIO, MDIO, SDIO, SVID e UART
  • PMBus™, SMBus™, I2Ce altre interfacce
  • LSF0204:
    • Infrastrutture di telecomunicazione
    • Settore industriale
    • Elaborazione ad alte prestazioni
    • PC, networking e notebook
    • Smartphone
    • Tablet
  • LSF0204Q:
    • Digitale cluster per infotainment
    • Sistemi avanzati di assistenza al conducente (ADAS)
    • Visione artificiale per veicoli ad alte prestazioni
    • Sistemi di gestione della batteria HEV/EV

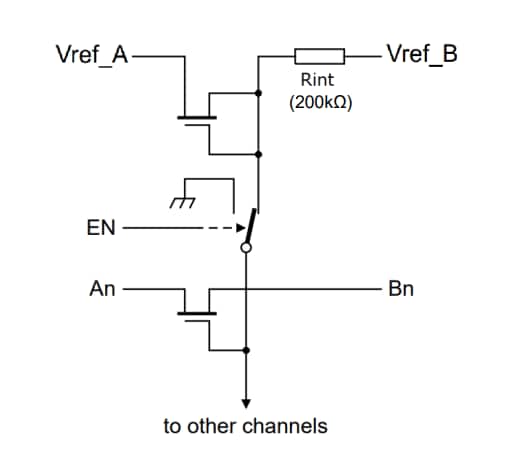

Diagramma funzionale

Diodes Incorporated Traslatori di livello LSF0204x

Schede tecniche

Pubblicato: 2024-06-11 | Aggiornato: 2024-07-29
