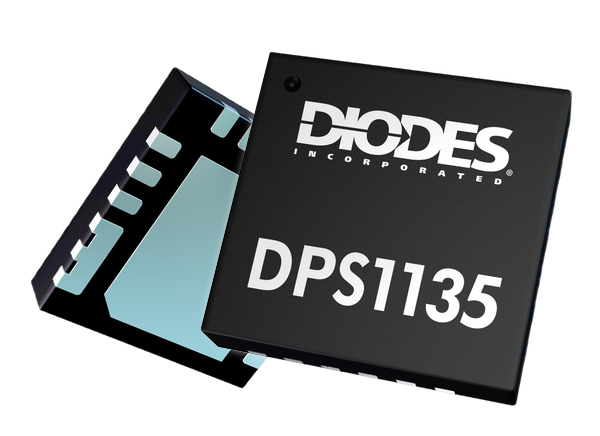

Diodes Incorporated Interruttore di erogazione dell'alimentazione USB DPS1135
L'interruttore di erogazione dell'alimentazione USB DPS1135 Diodes Inc. fa parte di una famiglia di prodotti di interruttori di alimentazione a canale singolo ottimizzati per l'erogazione dell'alimentazione USB (USB PD) e altre applicazioni hot-swap fino a 24V. Essendo classificato fino a 5A, il DPS1135 è ideale per applicazioni ad alta potenza fino a 100W. Dotato di funzionalità Fast Role Swap (FRS), il DPS1135 supporta la commutazione di potenza per mantenere rapidamente l'alimentazione del sistema, come l'alimentazione di un hub esterno con apparecchiature collegate con alimentazione USB di tipo C.™
Il DPS1135 offre un livello completo di meccanismi di protezione e recupero eliminando la necessità di crearli separatamente. Questo riduce drasticamente l'ingombro complessivo del sistema, i costi DIBA e migliora i tempi di progettazione. La protezione per i dispositivi a monte da tensioni eccessive è gestita dalla funzione di protezione dalla corrente inversa integrata che monitora continuamente le porte di INGRESSO e USCITA. La protezione da cortocircuiti e l'arresto per temperatura eccessiva limitano l'impatto sul sistema, ad esempio, causato da condizioni di guasto esterno, per migliorare la robustezza e l'affidabilità complessive del sistema.
Le funzioni configurabili massimizzano la flessibilità di progettazione e includono una rapida scarica indipendente delle porte di INGRESSO e USCITA per garantire stati di sicurezza tempestivi. Possono anche essere impostati limiti di tensione di ingresso e corrente di uscita proteggendo i dispositivi collegati a valle. Il tempo di incremento programmabile riduce al minimo la corrente di spunto e garantisce la stabilità del sistema. Integrato nel compatto QFN4040, con altezza di basso profilo di 0,8 mm e ingombro di 4mm x 4mm, il DPS1135 della Diodes Inc. è facilmente integrato nei sistemi finali come computer portatili, periferiche PC, elettronica domestica, strumentazione e molte altre applicazioni USB di tipo C.
Caratteristiche
- Ampio intervallo di tensione operativa da 4,5V a 24V
- Interruttore di alimentazione a un canale con limiti di corrente e tensione regolabili integrati
- Capacità di scaricare le porte di ingresso e uscita, singolarmente o simultaneamente, tramite due pin di controllo esterni
- Tempo di risposta rapida ai cortocircuiti a 2µs
- RDS(ON) di MOSFET integrato a 30mΩ
- Controllo DV/DT programmabile all'avvio
- Meccanismi di rilevamento e recupero dei guasti integrati come blocco di sottotensione in ingresso, blocco di tensione e corrente inversa, arresto termico, protezione da sovracorrente e cortocircuiti
- Segnalazione dei guasti (FAULTB) con tempo di soppressione a 7ms (tip.)
- Funzionalità Fast Role Swap supportata
- Completamente privo di piombo e conforme a RoHS
Applicazioni
- Notebook, desktop, PC AIO, server e tablet
- Stazione di alloggiamento, hub universali e multimediali
- Fptv, monitor PC
- Set-top box, gateway residenziali, dispositivi di archiviazione
- Protezione di potenza in applicazioni industriali e del settore automobilistico

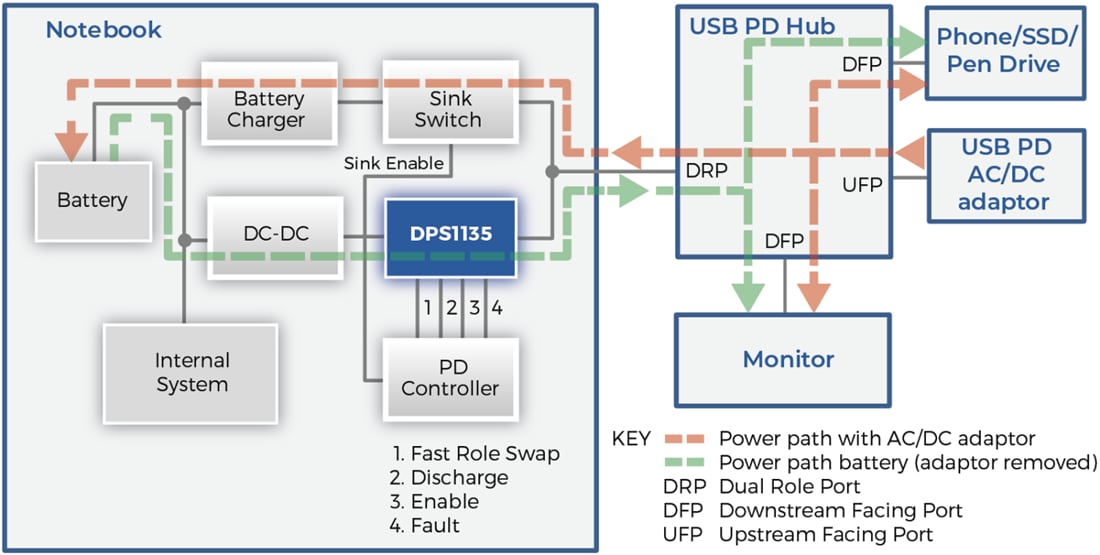

Applicazione tipica
