Diodes Incorporated MOSFET DMN3012LEG
Il MOSFET DMN3012LEG di Diodes Incorporated è un MOSFET sincrono a canale N da 30 V in modalità enhancement con bassa resistenza di accensione e rapida velocità di commutazione. Questo MOSFET conforme alla normativa RoHS offre bassa capacità di ingresso e una maggiore affidabilità con una robustezza del 100% dell'interruttore induttivo non bloccato (UIS) testato in produzione. Il MOSFET DMN3012LEG presenta un design MOS diffuso laterale (LDMOS) che riduce le perdite di potenza ed è ottimizzato per alta densità di potenza, alta efficienza e capacità ad alta frequenza. Questo MOSFET è ideale per convertitori CC-CC e applicazioni di risparmio energetico ad alta efficienza.
Caratteristiche
- Test dell'interruttore induttivo (UIS) non bloccato al 100% in produzione
- Bassa resistenza in conduzione
- Bassa capacità di ingresso
- Velocità di commutazione elevata
- Finitura senza piombo
- Efficienza di potenza di picco: 95%
- Prestazioni migliorate a carico leggero
- Temperatura di sistema ridotta
- Affidabilità migliorata
- Conforme a RoHS
Specifiche
- Resistenza drenaggio-sorgente: 12 mΩ
- Intervallo delle temperature di funzionamento: da -55 °C a 150 °C
- Dissipazione di potenza: 2,2 W
Applicazioni
- Convertitori CC-CC
- Funzioni di gestione dell'energia
- Ottimizzato per applicazioni di gate drive da 5 V
Diagramma di circuito

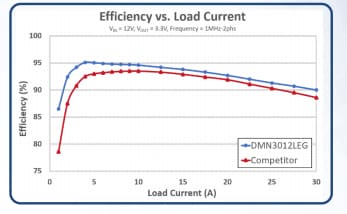

Diagramma di riferimento delle prestazioni
Pubblicato: 2020-06-08
| Aggiornato: 2024-08-01
