Diodes Incorporated Controller AP74502Q/AP74502HQ

I controller AP74502Q/AP74502HQ di Diodes Incorporated sono controller qualificati secondo la norma AEC-Q100, con protezione da polarità inversa della batteria e sovratensione, che operano con due MOSFET a canale N esterni. Questi controller sono progettati per la protezione degli input nei sistemi 12 V 24 V e 48 V nelsettore automobilistico. I controller AP74502Q/AP74502HQ funzionano a tensioni di ingresso basse quanto 3,2 V, particolarmente indicato per i severi requisiti di avviamento a freddo nei sistemi automobilistici, e un massimo di 75 V. Questi controller operano con un intervallo di temperatura di giunzione da -40°C a 150°C e un intervallo di tensione in ingresso da 4 V a 75 V. I controller AP74502Q/AP74502HQ sono privi di alogeni, senza piombo, completamente conforme a RoHS e sono disponibili nei package SOT-28. Questi controller sono particolarmente adatti per unità di controllo della carrozzeria automobilistica, sistemi di infotainment automobilistico, sistemi ADAS automobilistici, telecamere, automazione industriale e alimentatori aziendali.

I controller AP74502Q/AP74502HQ possono resistere e proteggere i carichi da tensioni di alimentazione negative fino a -80 V. L'AP74502Q, con una potenza di pilotaggio del gate tipica di 60 μA, garantisce un avvio fluido con controllo intrinseco della corrente di spunto. L'AP74502HQ, con una potenza di pilotaggio del gate tipica di 11 mA, è adatto per applicazioni che richiedono un'accensione più rapida, come le applicazioni di commutazione del carico.

Caratteristiche

  • Intervallo di tensione in ingresso da 3,2 V a 75 V (avvio a 3,9 V)
  • Tensione inversa della batteria di -80 V
  • Pompa di carica per MOSFET di potenza N-ch esterni
  • Aziona MOSFET N-channel esterni back-to-back
  • Opzione di potenza del driver del gate
  • 60 μA picco gate source AP74502Q
  • 11mA picco gate source AP74502Q
  • Bassa corrente di riposo di 62 µA quando abilitato
  • Protezione ESD HBM di 2 kV e CDM di 750 V
  • Conformità alla qualifica AEC-Q100 con grado di temperatura del dispositivo 1 (-40 °C a 125 °C intervallo di temperatura di funzionamento ambiente)
  • Package SOT28 a 8 pin

Applicazioni

  • Unità di controllo del corpo
  • Infotainment
  • Sistemi avanzati di assistenza al conducente (ADAS)
  • Illuminazione esterna
  • Carica USB

Diagramma di applicazione

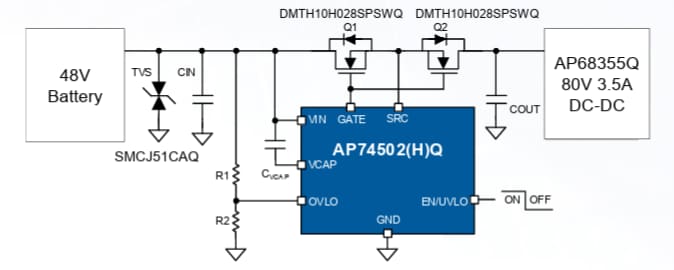

Schema di circuito di applicazione - Diodes Incorporated Controller AP74502Q/AP74502HQ

Diagramma a blocchi

Schema a blocchi - Diodes Incorporated Controller AP74502Q/AP74502HQ
Pubblicato: 2025-06-27 | Aggiornato: 2025-07-28
