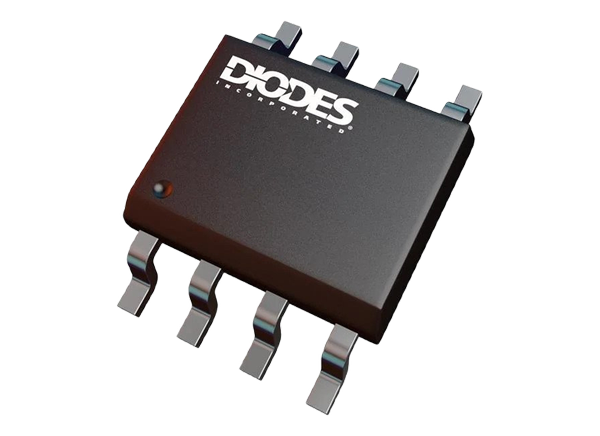

Diodes Incorporated Convertitore buck sincrono AP64502

Il convertitore Buck sincrono AP64502 Diodes Inc. è un convertitore buck sincrono da 5A con un ampio intervallo di tensione di ingresso da 3,8V a 40V. Il dispositivo integra completamente un MOSFET di potenza a monte daΩ 45m e un MOSFET di potenza a valle da 20mΩ per fornire una conversione CC-CC step-down ad alta efficienza. Il dispositivo AP64502 è facilmente utilizzabile riducendo al minimo il numero di componenti esterni grazie all'adozione del controllo della modalità corrente di picco e della sua rete di compensazione del circuito integrato.

Il design AP64502 di Diodes Inc. è ottimizzato per la riduzione delle interferenze elettromagnetiche (EMI). Il dispositivo ha uno schema proprietario del gate driver per resistere al riverbero del nodo di commutazione senza sacrificare i tempi di accensione e spegnimento del MOSFET che riduce il rumore EMI irradiato ad alta frequenza causato dalla commutazione del MOSFET. L'AP64502 presenta anche un ampio spettro di frequenze (FSS) con una dispersione di frequenza di commutazione di ±6%, che riduce l'EMI consentendo all'energia emessa di rimanere in qualsiasi frequenza per un periodo di tempo significativo.

Caratteristiche

  • Da 3,8V a 40V VIN
  • Tensionedi uscita da 0,8V a V IN (VOUT)
  • Corrente continua in uscita da 5 A
  • tensione di riferimento: 0,8 V ± 1%
  • corrente di riposo bassa di 25μA (modulazione della frequenza di Pulse)
  • frequenza di commutazione programmabile da 100kHz a 2,2MHz
  • sincronizzazione clock esterna da 100 kHz a 2,2 MHz
  • Tempo di avvio progressivo programmabile
  • Efficienza fino all'85% a carico leggero di 5mA
  • Design proprietario del driver di gate per la riduzione delle interferenze elettromagnetiche
  • Spettro ad ampia frequenza (FSS) per ridurre le EMI
  • Modalità di basso dropout (LDO)
  • Una precisione consente alla soglia di regolare l'UVLO
  • Circuiti di protezione
    • Blocco di sottotensione (UVLO)
    • Protezione da sovratensione di uscita (OVP)
    • Limite di corrente di picco ciclo per ciclo
    • Esclusione termica
  • Privo di piombo e conforme a RoHS
  • Dispositivo “green” privo di alogeni e antimonio

Applicazioni

  • Alimentatori bus di alimentazione distribuiti
  • Utensili elettrici e stampanti laser
  • Apparecchiature e piccoli elettrodomestici
  • Audio domestico
  • Sistemi di rete
  • Elettronica di consumo
  • Punto di carico Uso generico

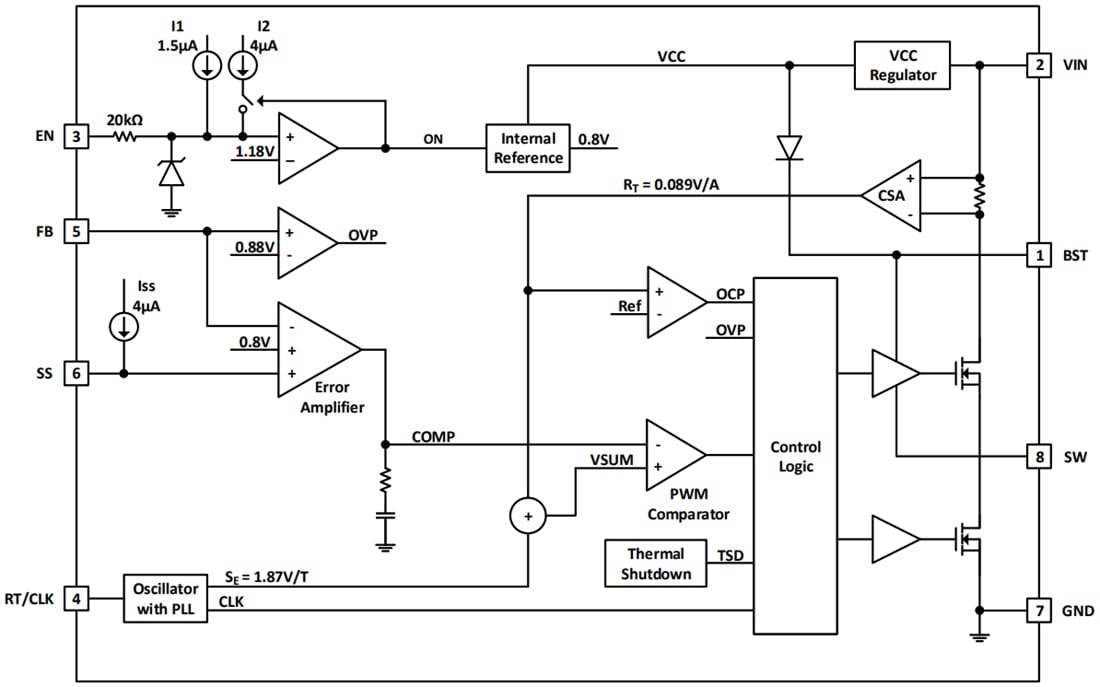

Schema a blocchi funzionale

Schema a blocchi - Diodes Incorporated Convertitore buck sincrono AP64502
Pubblicato: 2021-09-29 | Aggiornato: 2022-03-11
