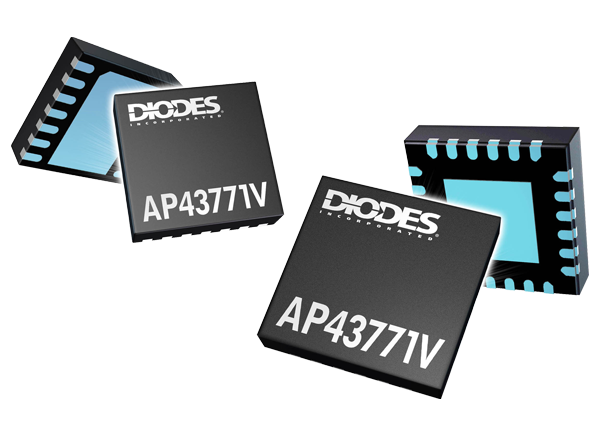

Diodes Incorporated Controller di alimentazione USB AP43771V

I controller di alimentazione USB AP43771V Diodes Incorporated sono dispositivi USB type- C® integrati destinati all’applicazione di adattatore USB type-C. Questi controller supportano l’oggetto dati di potenza aumentata PPS Augmented Power Data Object (APDO) con risoluzione di tensione di 20 mV/passo e risoluzione di corrente di 50 mA/passo per la gestione dell’alimentazione. I controller di alimentazione USB type-C AP43771 V sono compatibili con il protocollo Qualcomm® QC4/4 +/QC5 che supporta la fornitura di alimentazione USB Rev3.0 V1.2. Questi controller possono fornire un robusto schema di protezione con caratteristiche integrate OVP/OCP/SCP/OTP. I controller di alimentazione Power Delivery USB Type-C AP43771V sono dotati di una ROM programmabile una sola volta per il firmware principale e di una ROM programmabile più volte per i dati di configurazione dell'utente.

Caratteristiche

  • Portata di tensione di funzionamento da 3,3 V a 24 V
  • Compatibile con USB PD Rev3.0 V1.2
  • Protocollo QC4/4 +/QC5 Qualcomm certificato (QC20201127203)
  • Regolatore integrato per CV e CC contro
  • Supporta la modalità di risparmio energetico
  • Supporta l’interfaccia I2C
  • Supporta SCP/OTP/OVP/UVP con riavvio automatico
  • Controllo N-MOSFET esterno per alimentazione Power Delivery VBUS
  • Programmabile una sola volta (OTP, One-Time-Programmable) per il firmware principale
  • Programmabile più volte (MTP, Multi-Time-Programmable) per opzioni di configurazione del sistema
  • Privo di piombo e conforme a RoHS

Applicazioni

  • Adattatore/caricatore USB Type-C
  • Convertitore PD USB

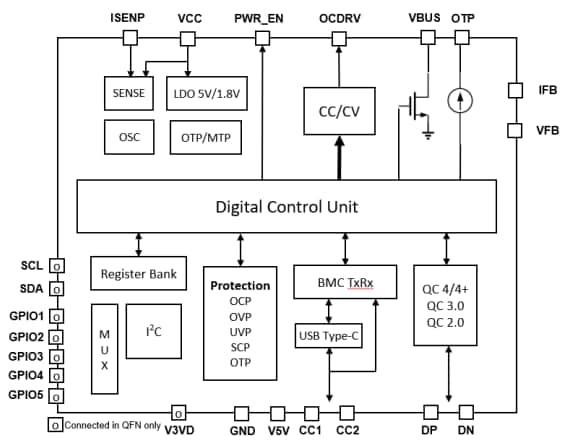

Diagramma a blocchi

Schema a blocchi - Diodes Incorporated Controller di alimentazione USB AP43771V
