Diodes Incorporated Controller GAN flyback quasi risonante AP33510
Il controller GAN flyback quasi risonante AP33510 di Diodes Incorporated è progettato appositamente per alimentatori flyback offline che richiedono bassa potenza di standby, alta densità di potenza e protezione completa. Il dispositivo opera in modalità QR a pieno carico, consentendo il verificarsi di eventi di commutazione nella valle drain-source, riducendo al minimo la perdita di commutazione. L'AP33510 ha una frequenza di commutazione limitata internamente di 150 kHz max. Il dispositivo garantisce la commutazione stabile della valle e previene il rumore udibile del trasformatore causato dal salto di frequenza tramite una tecnica proprietaria di blocco della valle all'interno.
Il controller GAN flyback quasi risonante AP33510 riduce il carico da pieno quando entra in modalità PFM con foldback della frequenza per una maggiore efficienza nella conversione di potenza. Senza carico o con carico leggero, AP33510 entra in modalità burst per ridurre al minimo il consumo di energia, ed è impostata la frequenza di commutazione minima (circa 25 kHz) per evitare qualsiasi rumore udibile. La compensazione della linea lineare spezzata garantisce un limite di potenza di uscita costante su un intero intervallo di tensione di linea.
Per confermare la robustezza del convertitore, AP33510 implementa funzioni di protezione complete come rilevamento di brown-in/out, limitazione della corrente ciclo per ciclo, OVP/UVP di uscita, protezione da sovraccarico e protezione da sovratemperatura.
Caratteristiche
- Fino a 150 kHz in modalità di funzionamento quasi risonante per alta tensione di uscita
- Foldback di frequenza per un'efficienza media elevata
- Gate driver ad alta affidabilità per FET GaN
- Avviamento ad alta tensione integrato
- Avvio progressivo durante il processo di avviamento
- Funzione di scarica del condensatore X2 integrata
- Limite di potenza di uscita adattivo con tensione di uscita
- Controllo in modalità verde del rumore non udibile
- Ampia potenza VCC fornita con LDO da 120 V
- Compensazione pendenza interna
- Dithering di frequenza per ridurre le EMI
- Package SSOP-9 (tipo CJ)
- Modalità manutenzione VCC
- Funzionalità di protezione completa del sistema:
- Protezione da cortocircuiti di avvolgimento secondario
- Protezione da sovratensione VCC (VOVP)
- Protezione da sovratensione di linea (LOVP)
- Protezione da sovraccarico (OLP)
- Protezione da sovracorrente ciclo per ciclo
- Protezione da guasti dei pin
- Protezione brown-in/out (BNI/BNO)
- OVP (SOVP) e UVP (SUVP) del lato secondario
- OTP interno
- Completamente privo di piombo e conforme a RoHS
- Dispositivo “green” privo di alogeni e antimonio
Applicazioni
- Driver FET GaN generali
- Adattatori CA/CC a commutazione programmabile o caricatori rapidi
- Alimentatori industriali e di consumo ad alta densità
Circuito di applicazione tipico

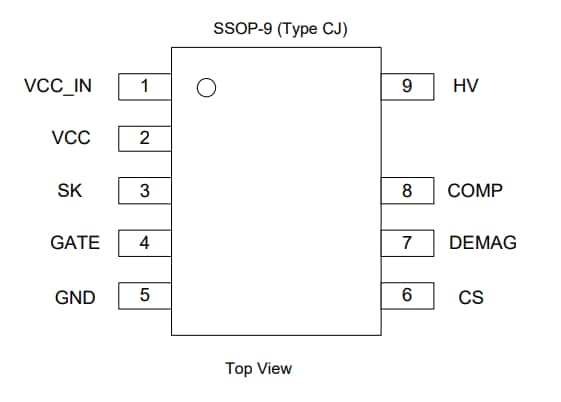

Assegnazioni pin
