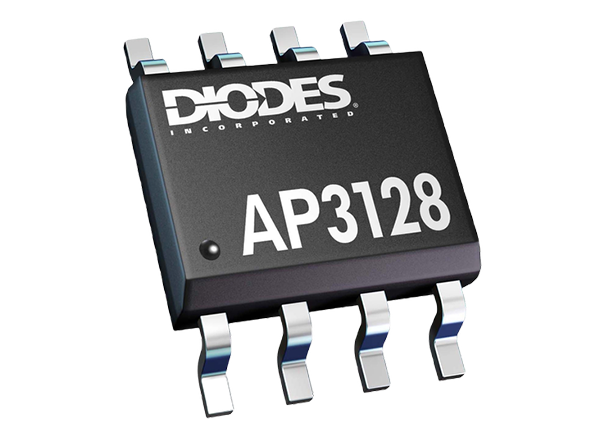

Diodes Incorporated Controller PWM AP3128

Il controller AP3128 PWM della Diodes Incorporated è un controllo della corrente di picco e un controller (QR+CCM) PWM multimodale. Questo controller è ottimizzato per convertitori flyback offline ad alte prestazioni, bassa potenza di standby e convenienti. Il controller AP3128 è progettato per entrare in modalità burst in assenza di carico/a carico leggero e riduce al minimo il consumo energetico in standby. Questo controller presenta una frequenza di commutazione massima di 105kHz che blocca la frequenza QR per ridurre la perdita di potenza di commutazione e la frequenza minima evitando il rumore udibile. Il controller AP3128 offre controllo multimodale, avvio progressivo durante il processo di avvio, foldback di frequenza per un'efficienza media elevata e la protezione da cortocircuiti di avvolgimento secondario con FOCP.  Le applicazioni tipiche includono  un caricabatterie per telefoni cellulari, un'applicazione PD (Power Delivery), alimentazione ausiliaria ATX/BTX, alimentazione Set-Top Box (STB) e alimentazione di commutazione a telaio aperto.

Caratteristiche

  • Controllo multimodale
  • Funzionamento Quasi Risonante (QR) ad alta tensione di linea
  • Funzionamento in modalità di corrente continua (CCM) a bassa tensione di linea
  • Controllo quasi risonante del rumore non udibile
  • Avvio progressivo durante il processo di avviamento
  • Foldback di frequenza per un'efficienza media elevata
  • Protezione da sovracorrente costante (OCP)
  • Protezione da cortocircuiti di avvolgimento secondario con FOCP
  • Dithering di frequenza per ridurre le EMI
  • Utile protezione dai guasti dei Pin:
    • Perno flottante di RILEVAMENTO
    • FB/fotoaccoppiatore aperto/corto
  • Funzionalità di protezione completa del sistema:
    • Protezione da sovratensione VCC (VOVP)
    • Protezione da sovraccarico (OLP)
  • Protezione da cali di tensione (BNO)

Specifiche

  • Intervallo di tensione di alimentazione da 10V a 50V
  • Intervallo di temperature di giunzione operativa da -40°C a 150°C
  • Frequenza di oscillazione 80kHz (modalità CCM)
  • Corrente di avvio 1µA
  • Intervallo di corrente di uscita da -800ma a 300mA
  • Dissipazione di potenza 550mW (PD) a TA <25 °C

Applicazioni

  • Caricabatterie per telefoni cellulari
  • Applicazione PD (Power Delivery)
  • Alimentazione ausiliaria ATX/BTX
  • Alimentazione per set-top box (STB)
  • Alimentatore a commutazione a telaio aperto

Diagramma a blocchi

Schema a blocchi - Diodes Incorporated Controller PWM AP3128

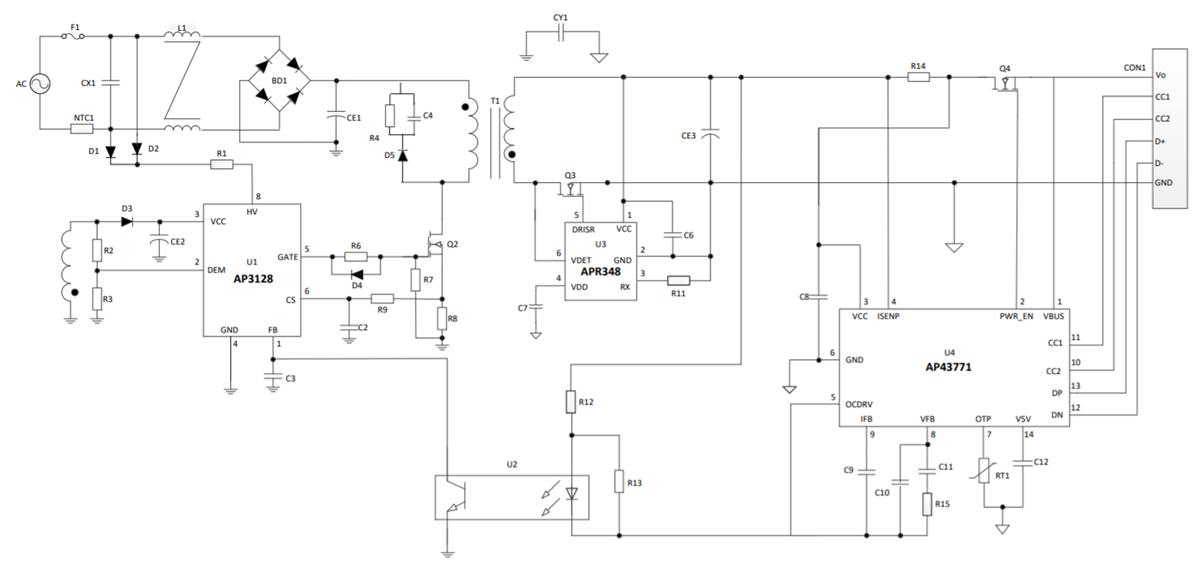

Circuito di applicazione tipico

Schema di circuito di applicazione - Diodes Incorporated Controller PWM AP3128
