Diodes Incorporated Interruttori di carico per la distribuzione dell'alimentazione AP22816/17/18

Gli interruttori di carico di distribuzione dell'alimentazione AP22816/17/18 1A/1,5 A/2A della Diodes Incorporated sono interruttori di alimentazione a monte integrati, limitati alla corrente, a canale singolo ottimizzati per bus seriale universale (USB) e altre applicazioni hot-swap. Gli AP22816/17/18 sono disponibili con entrambe le polarità di ingresso di abilitazione e sono conformi agli standard USB.

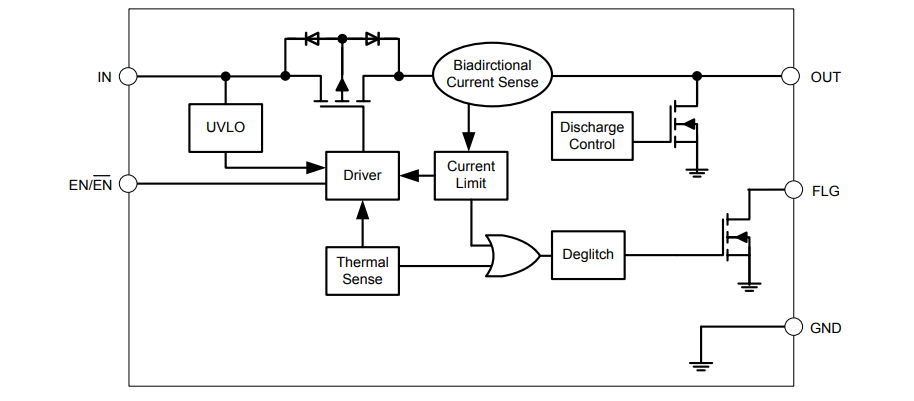

Gli interruttori di carico per distribuzione di potenza AP22816/17/18 della Diodes Inc presentano una corrente di uscita di 1 A, 1,5A o 2A, un tempo di risposta rapida ai cortocircuiti e una funzione di scarica di uscita integrata per garantire lo scarico completamente controllato del condensatore di tensione di uscita. Gli interruttori offrono una soluzione di protezione completa con blocco della corrente inversa, sovracorrente, sovratemperatura e protezione da cortocircuiti nonché tempo di incremento controllato e funzionalità di blocco della sottotensione. La capacità di deglitch di 6 ms nell'uscita del flag a svuotamento aperto previene false segnalazioni di sovracorrente e non richiede componenti esterni.

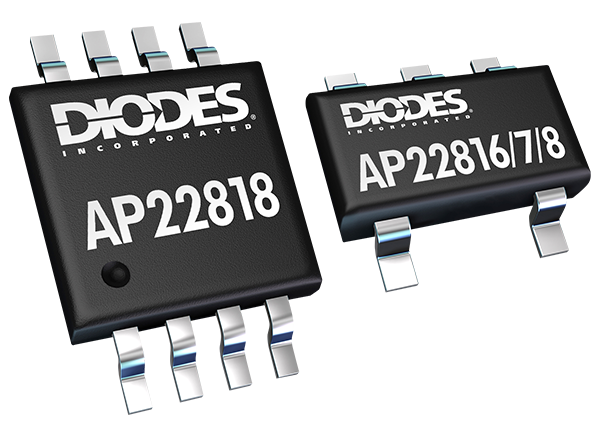

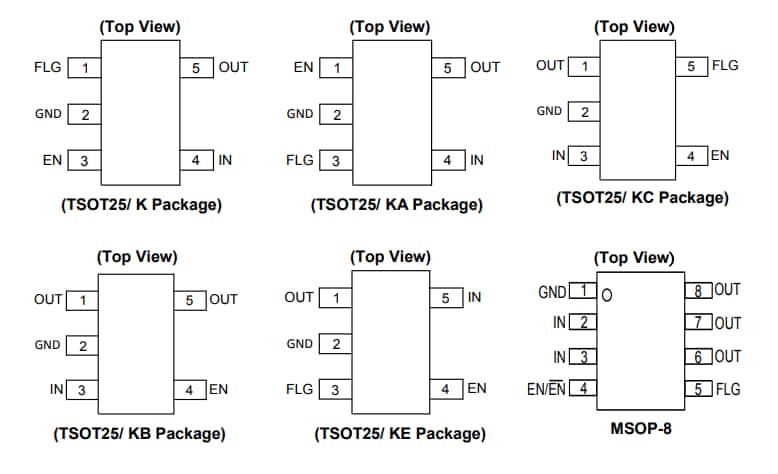

Gli interruttori AP22816/17/18 sono disponibili nei package TSOT25 e MSOP-8 conformi a standard verde e RoHS.

Caratteristiche

Intervallo di tensione di ingresso da 2,7 V a 5,5 V
Pin di abilitazione a livello logico disponibile con versioni attivo-alto e attivo-basso
Protezioni:
- Protezione ESD CDM da 2 kV HBM, 500V
- Protezione da sovratensione con recupero automatico
- Protezione da cortocircuiti con recupero automatico
- Protezione da temperatura eccessiva con recupero automatico
- Protezione da corrente / tensione inversa all'uscita

Resistenza in conduzione 75mΩ
Avvio progressivo integrato con tempo di incremento tipico di 0,6ms
Rapporto di guasto (FLG) con tempo di inattività (6ms tip.)
Package a basso profilo termicamente efficiente
Livello 1 di sensibilità all'umidità per J-STD-020
Finitura–conduttori stagnati opposti, saldabili per MILSTD-202, metodo terminali 208
Completamente privo di piombo e conforme a RoHS
Privo di alogeni e antimonio
