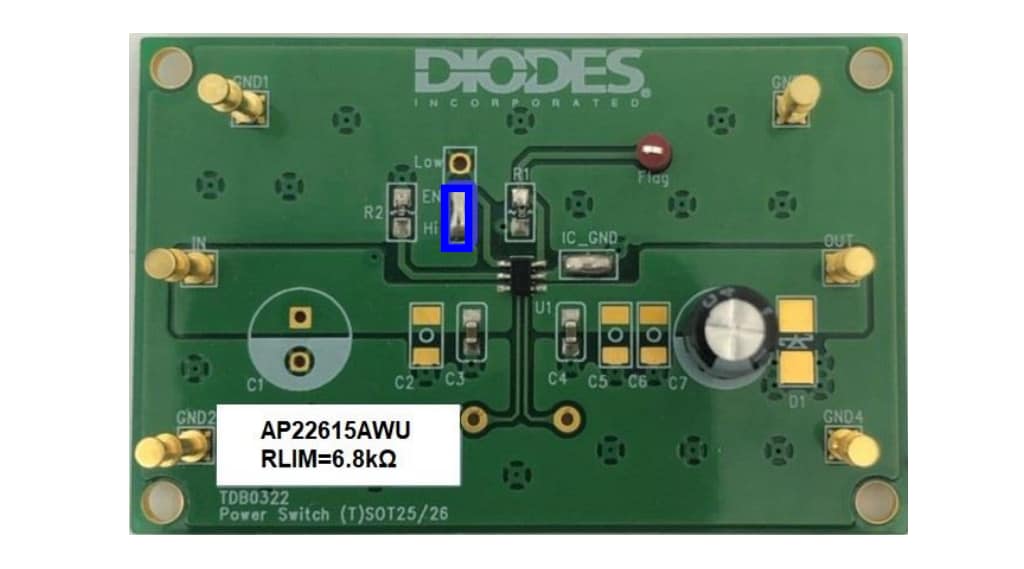

Diodes Incorporated Modulo di valutazione AP22615AWU-EVM
Il modulo di valutazione AP22615AWU-EVM di Diodes Incorporated è una piattaforma per valutare le prestazioni degli interruttori di alimentazione AP22615/AP22815. Questi interruttori di distribuzione dell’alimentazione offrono protezione da sovratensione (OVP) in uscita e sono progettati per USB e altre applicazioni hot-swap.
Il modulo di valutazione AP22615AWU-EVM di Diodes Inc include tutti i componenti passivi richiesti per il funzionamento del dispositivo. Il pin di ingresso deve essere collegato a un'alimentazione esterna; l'uscita deve essere collegata a un carico.
Caratteristiche
- Intervallo di tensione di ingresso: 3,0 V ~ 5,5 V
- Resistenza in conduzione: 40 mΩ
- Avvio progressivo integrato con tempo di incremento tipico di 2,1 ms
- Rapporto di guasto (FLG) con tempo di soppressione (7 ms tip.)
- Limite di corrente regolabile con precisione, 0,4 A~4,0 A (solo AP22615)
- Protezione ESD MM 2 kV HBM, 200 V
- Abilitazione attiva bassa o attiva alta
Prodotti correlati
Diodes Incorporated AP22815/AP22615 Power Distribution Switches
Designed for USB and other hot-swap applications with output overvoltage protection.

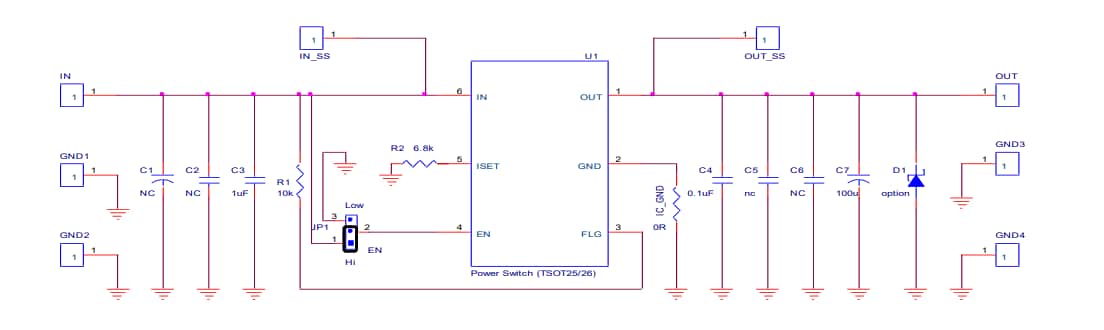

Schema
Riepilogo
Pubblicato: 2020-07-09
| Aggiornato: 2024-08-07
