Diodes Incorporated Driver LED ad alta efficienza con regolazione della luminosità AL1698K
Il driver LED AL1698K di Diodes Incorporated è un driver LED con regolazione della luminosità ad alta efficienza, alte prestazioni, alto fattore di potenza e boost di precisione ad alta corrente, buck-boost e flyback progettato per applicazioni con lampade LED con regolazione della luminosità triac. Il driver AL1698K consente una corrente di uscita accurata con una regolazione completa di linea e carico. La topologia boost consente al dispositivo di raggiungere un’efficienza superiore al 90%, soddisfacendo i requisiti normativi di illuminazione ad alta efficienza. Un’ampia frequenza di commutazione opera in Boundary Conduction Mode (BCM) per facilitare la progettazione e il collaudo EMI/EMC.
Il driver LED ad alta efficienza AL1698K di diodi Inc presenta un JFET ad alta tensione integrato, che fornisce al sistema un tempo di avvio rapido e consente agli utenti di progettare un'alimentazione VCC facile e stabile. Il driver LED AL1698K integra un MOSFET ad alta tensione 600V/2A. Può coprire entrambe le applicazioni con regolazione della luminosità triac a 120 VCA e 230 VCA eliminando il MOSFET ad alta tensione esterno e riducendo il costo della DiBa del sistema. L'AL1698K presenta un punto di attivazione della protezione da foldback termico integrato per ridurre automaticamente la corrente di uscita. Altre caratteristiche di protezione migliorano la sicurezza e l’affidabilità del sistema di illuminazione a LED.
La curva di dimming dell'AL1698K è conforme allo standard NEMA SSL6. Il driver AL1698K è utilizzabile con una vasta gamma di dimmer, come il bordo di entrata e di uscita, per raggiungere un dimming profondo fino all'1%.
Il driver LED AL1698K è alloggiato in un package SO-7.
Caratteristiche
- Alta efficienza >90% (topologia boost)
- Tolleranza di rilevamento corrente stretta ±3%
- Protezioni interne
- Blocco sottotensione (UVLO)
- Soppressione bordo di entrata (LEB)
- Protezione da sovracorrente ciclo per ciclo (OCP)
- Protezione da sovratensione (OVP)
- Protezione da cortocircuiti in uscita (OSP)
- Protezione da foldback termico (TFP)
- Protezione da sovratemperatura (OTP)
- Bassa corrente di funzionamento 310 µA
- Conforme alla curva di dimming SSL6 NEMA
- Integrazione di HV JFET
- Induttore ad avvolgimento singolo
- Ampia gamma di compatibilità con dimmer
- Integrazione di MOSFET 600 V/2 A
- Package SO-7
- Completamente privo di piombo e conforme a RoHS
- Dispositivo ecologico senza alogeni e antimonio
Applicazioni
- Lampade LED a tubo Tx di rete retrofit
- Lampade a sospensione a LED
- Moduli di alimentazione LED
- Lampade a LED con regolazione della luminosità triac
Risorse

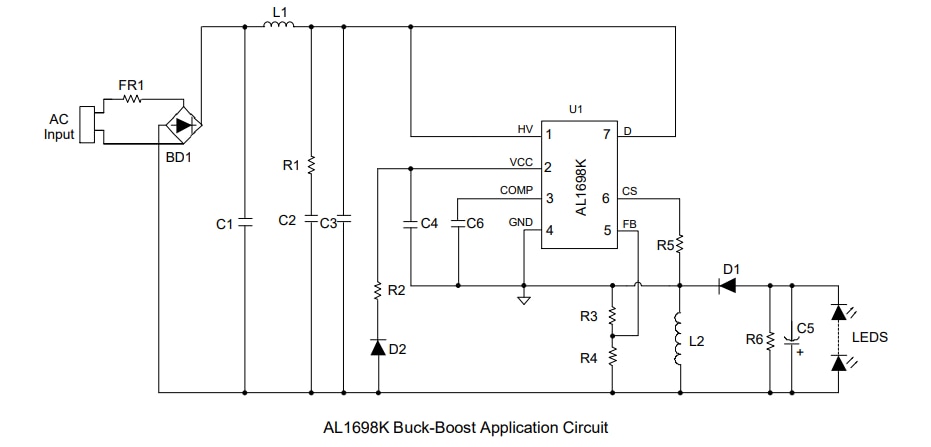

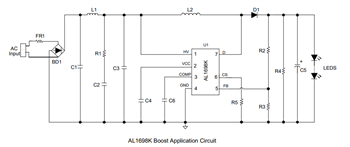

Circuiti di applicazione tipici
Diagramma a blocchi

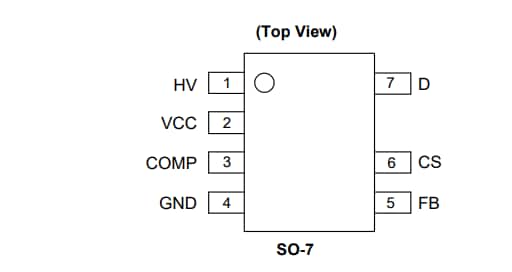

Assegnazioni pin
