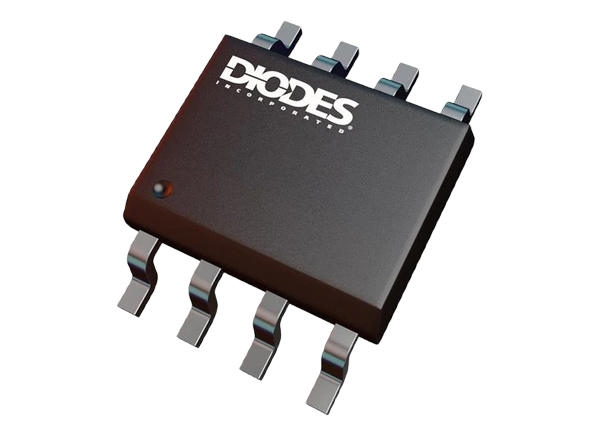

Diodes Incorporated Convertitore Buck sincrono AP64100Q
Il convertitore Buck sincrono AP64100Q della Diodes Inc. è un convertitore buck sincrono da 1A conforme per il settore automobilistico con un ampio intervallo di tensione di ingresso da 3,8 V a 40V. Il dispositivo integra completamente un MOSFET di potenza a monte daΩ 150 m e un MOSFET di potenza a valle da 80Ω m per fornire una conversione CC-CC step-down ad alta efficienza. Il dispositivo AP64100Q è facilmente utilizzabile riducendo al minimo il numero di componenti esterni grazie all'adozione del controllo della modalità corrente di picco.
Il design AP64100Q della Diodes Inc. è ottimizzato per la riduzione delle interferenze elettromagnetiche (EMI). Il dispositivo ha uno schema proprietario del gate driver per resistere al riverbero del nodo di commutazione senza sacrificare i tempi di accensione e spegnimento del MOSFET che riduce il rumore EMI irradiato ad alta frequenza causato dalla commutazione del MOSFET. L'AP64100Q presenta anche un ampio spettro di frequenze (FSS) con una dispersione di frequenza di commutazione di ±6%, che riduce l'EMI consentendo all'energia emessa di rimanere in qualsiasi frequenza per un periodo di tempo significativo.
Caratteristiche
- AEC-Q100 adatto per applicazioni per il settore automobilistico
- Intervallo di temperatura del dispositivo da -40°C a +125°C TA Grado 1
- Da 3,8V a 40V VIN
- Tensione di uscita da 0,8V a VIN (VOUT)
- corrente di uscita continua 1A
- Tensione di riferimento: 0,8 V ± 1%
- corrente di riposo bassa di 25μA (modulazione della frequenza di Pulse)
- frequenza di commutazione programmabile da 100kHz a 2,2MHz
- sincronizzazione clock esterna da 100 kHz a 2,2 MHz
- efficienza fino all'88% a carico leggero di5mA
- Design proprietario del driver di gate per la riduzione delle interferenze elettromagnetiche
- Spettro ad ampia frequenza (FSS) per ridurre le EMI
- Modalità di basso dropout (LDO)
- La precisione consente alla soglia di regolare il blocco di sottotensione
- Circuiti di protezione
- Blocco di sottotensione (UVLO)
- Protezione da sovratensione di uscita (OVP)
- Limite di corrente di picco ciclo per ciclo
- Esclusione termica
- Privo di piombo e conforme a RoHS
- Dispositivo “green” privo di alogeni e antimonio
Applicazioni
- Sistemi di alimentazione per il settore automobilistico
- Infotainment per automobili
- Cluster di strumenti per il settore automobilistico
- Telematica per automobili
- Controllo illuminazione per il settore automobilistico
- Sistemi avanzati di assistenza al conducente (ADAS)

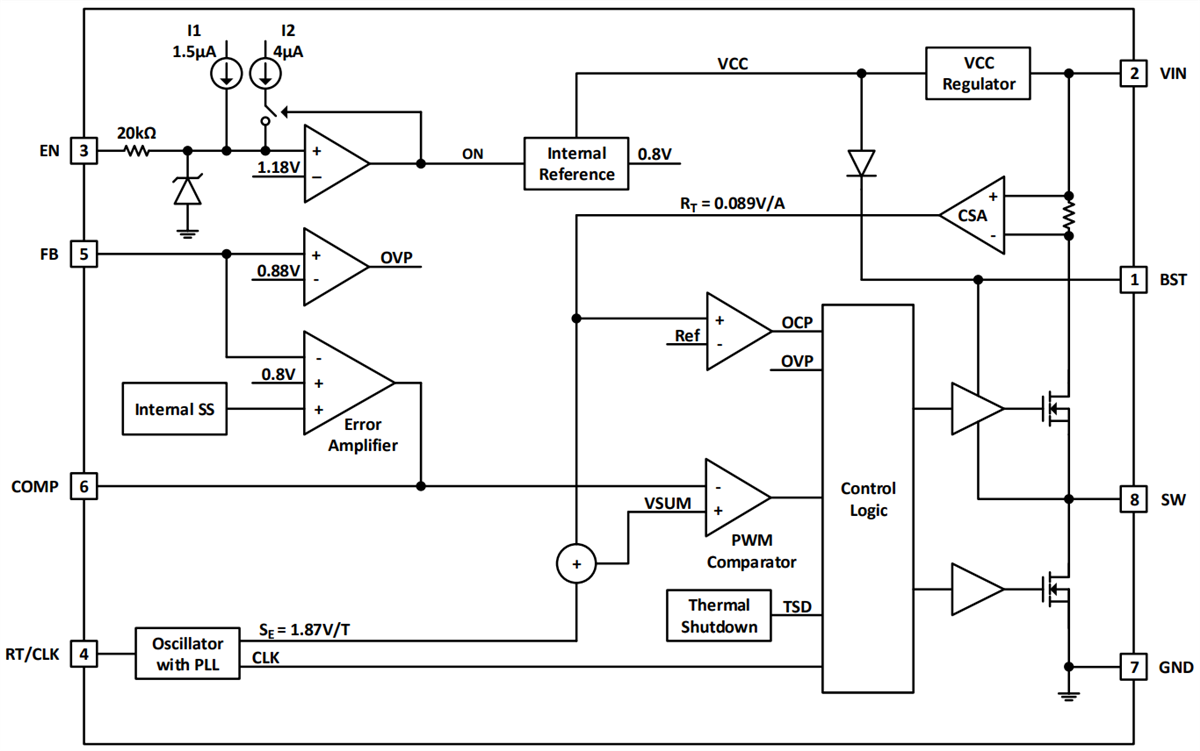

Schema a blocchi funzionale
