Diodes Incorporated Convertitore Buck AP64200
Il convertitore Buck AP64200 della Diodes Incorporated offre un ampio intervallo di tensione di ingresso da 3,8V a 40V in un package SO-8EP (Standard). L'AP64200 integra completamente un MOSFET di potenza a monte daΩ 150m e un MOSFET di potenza a valle da 80Ω m per fornire una conversione CC-CC step-down ad alta efficienza. Il dispositivo AP64200 è facilmente utilizzabile riducendo al minimo il numero di componenti esterni tramite il controllo della modalità corrente di picco.
Il convertitore Buck AP64200 della Diodes Inc presenta un design ottimizzato per la riduzione delle interferenze elettromagnetiche (EMI).
Il convertitore AP64200 ha uno schema proprietario del gate driver per resistere al riverbero del nodo di commutazione senza sacrificare i tempi di accensione e spegnimento del MOSFET, che riduce il rumore EMI irradiato ad alta frequenza causato dalla commutazione del MOSFET. L'AP64200 presenta anche uno spettro di ampiezza di frequenza (FSS) con una distorsione di frequenza di commutazione di ±6%, che riduce l'EMI consentendo all'energia emessa di rimanere in una qualsiasi frequenza per un tempo significativo.
Caratteristiche
- Da 3,8V a 40V VIN
- Da 0,8V a tensione di uscita VIN (VOUT)
- Corrente di uscita continua di 2 A
- Tensione di riferimento 0,8V ±1%
- Bassa corrente di riposo di 25µA (modulazione della frequenza di Pulse)
- Frequenza di commutazione programmabile da 100kHz a 2,2MHz
- Sincronizzazione di clock esterna da 100 kHz a 2,2 MHz
- efficienza fino all'88% a carico leggero di5mA
- Design proprietario del driver di gate per la riduzione delle interferenze elettromagnetiche
- Spettro ad ampia frequenza (FSS) per ridurre le EMI
- Modalità di basso dropout (LDO)
- La precisione consente alla soglia di regolare il blocco di sottotensione
- Circuiti di protezione
- Blocco di sottotensione (UVLO)
- Protezione da sovratensione di uscita (OVP)
- Limite di corrente di picco ciclo per ciclo
- Esclusione termica
- Completamente privo di piombo e conforme a RoHS
- Privo di alogeni e antimonio
Applicazioni
- Alimentatori bus di alimentazione distribuiti
- Utensili elettrici e stampanti laser
- Apparecchiature e piccoli elettrodomestici
- Audio domestico
- Sistemi di rete
- Elettronica di consumo
- Uso generico punto di carico

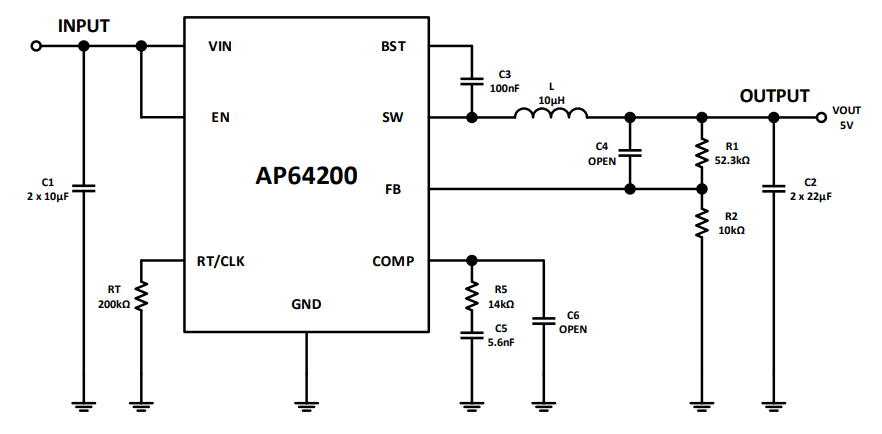

Circuito di applicazione tipico
Pubblicato: 2021-05-07
| Aggiornato: 2022-03-11
