Diodes Incorporated Convertitori Buck sincroni da 3A AP61300/AP61302

I convertitori Buck sincroni da 3A AP61300/AP61302 della Diodes Incorporated  hanno un ampio intervallo di tensione di ingresso da 2,4 V a 5,5V. Il dispositivo integra un MOSFET di potenza a monte di 70Ω m e un MOSFET di potenza a valle di 50Ω m. Ciò garantisce la conversione CC-CC step-down ad alta efficienza. L'AP61300/AP61302 può ridurre al minimo il numero di componenti esterni grazie all'adozione del controllo COT (Costante nel tempo). Ciò consente una rapida risposta ai transienti, una facile stabilizzazione dell'anello e un'ondulazione della tensione di uscita bassa. Il dispositivo è disponibile in un package SOT563.

Caratteristiche

  • VIN 2,4V a 5,5V
  • Tensione di uscita (VOUT) da 0,6 V a VIN
  • Corrente di uscita continua 3A
  • Tensione di riferimento 0,6V ± 2%
  • Corrente di riposo bassa di 19μA (modulazione della frequenza di Pulse)
  • Frequenza di commutazione 2,2MHz (VIN = 5V, VOUT = 1,8V)
  • Efficienza fino all'84% a carico leggero di 5mA
  • Modalità di funzionamento programmabile tramite EN
  • Modulazione di frequenza di Pulse
  • Modulazione della larghezza di Pulse indipendentemente dal carico di uscita
  • Modalità a bassa caduta di tensione (LDO)
  • Indicatore di alimentazione efficiente
  • AP61302
    • Circuiti di protezione
    • Blocco di sottotensione (UVLO)
    • Protezione da sovratensione VIN (OVP)
    • Limite di corrente di picco
    • Limite di corrente della valle
    • Esclusione termica
    • Completamente privo di piombo e conforme a RoHS
    • Dispositivo "verde" privo di alogeni e antimonio
    • Per le applicazioni per il settore automobilistico che richiedono un controllo di cambiamento  specifico (ad es. parti conformi a AEC-Q100/101/200, compatibili con
      PPAP e prodotte in impianti certificati IATF 16949)

Applicazioni

  • Alimentatori bus di alimentazione distribuiti da 5 V
  • Apparecchiature e piccoli elettrodomestici
  • Alimentazioni FPGA, DSP e ASIC
  • Videocamere di rete
  • Router wireless
  • Elettronica di consumo
  • Punto di carico per uso generico

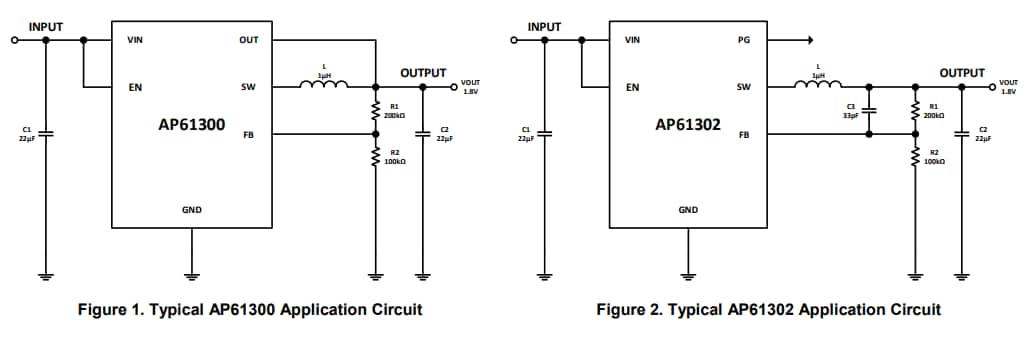

Circuito di applicazione tipico

Diodes Incorporated Convertitori Buck sincroni da 3A AP61300/AP61302
Pubblicato: 2021-01-28 | Aggiornato: 2022-03-11
