Panoramica
L'illuminazione a LED sostituisce in misura sempre maggiore le sorgenti luminose tradizionali (vapori di mercurio, ioduri metallici e vapori di sodio) nelle applicazioni in esterni, tra cui:
- Segnaletica digitale
- Proiettori
- Parcheggi
- Illuminazione per carreggiata
- Illuminazione stradale
- Semaforizzazione
- Illuminazione per gallerie
- Illuminazione tipo wall wash

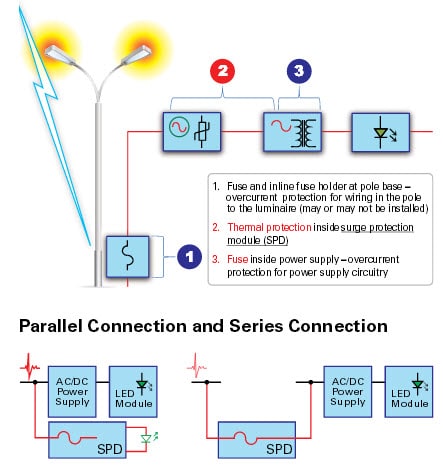

 Questo è il risultato dei progressi tecnologici che hanno portato a un miglioramento dell'efficienza dei LED (maggiori lumen per watt), elementi ottici secondari (lenti/riflettori migliori) e una maggiore dissipazione termica. Gli eventi di sovratensione transitoria nelle linee di alimentazione CA, che possono danneggiare apparecchi di illuminazione, rappresentano una minaccia significativa per gli impianti di illuminazione esterna a LED.
Mouser Electronics fornisce una fonte unica per realizzare una soluzione completa che include matrici di LED, supporti per LED, alimentatori e moduli per un'adeguata protezione contro le sovratensioni.
Cree fornisce la gamma di LED ad alte prestazioni più ampia del settore. Le matrici di LED serie CXB, la seconda generazione di matrici di LED CXA di Cree, sono ottimizzate per applicazioni di illuminazione per esterni.
I supporti per matrici di LED chip-on-board Molex contribuiscono a ridurre il costo complessivo del sistema e ad aumentare l'affidabilità dei sistemi di illuminazione. I semplici collegamenti a vite consentono di snellire i processi di produzione e facilitare l'integrazione della più recente tecnologia a LED. Molex produce una gamma completa di supporti per matrici LED per l'utilizzo con matrici Cree.
Mean Well è uno dei principali produttori di alimentatori a commutazione per LED. Le soluzioni Mean Well sono progettate per garantire che i regimi di protezione ottimali siano integrati nei moduli per driver LED. L'ampia offerta di prodotti Mean Well comprende alimentatori adatti all'utilizzo con i LED prodotti da Cree.
Littelfuse è un leader mondiale nella protezione del circuito. Littelfuse ha appositamente progettato e realizzato un modulo di protezione da sovratensioni robusto costituito di varistori in ossido di metallo (MOV) protetti termicamente che offrono una risposta termica rapida in grado di fornire protezione superiore contro le sovratensioni transitorie negli apparecchi di illuminazione a LED per esterni/uso commerciale.
Mouser Electronics riunisce tutte le innovazioni dei prodotti di illuminazione necessarie per far splendere le vostre luci a LED.
|
|
Protezione circuito Littelfuse
Per proteggere gli apparecchi di illuminazione a LED per esterni da sovratensioni indotte da fulmini è necessario deviare i disturbi transitori di alta tensione/corrente dai componenti elettrici sensibili contenuti nell'apparecchio di illuminazione. Una varietà di dispositivi di protezione dalle sovratensioni (SPD) sono utilizzati negli apparecchi di illuminazione a LED per esterni per sopprimere l'energia di impulso e ridurre al minimo l'impatto della sovratensione. Questi includono varistori in ossido metallico (MOV), tubi a scarica di gas (GDT) e diodi di soppressione della tensione transitoria (TVS). Questi componenti sono progettati per rimanere in "standby" nel circuito in condizioni di funzionamento normale. Quando si verificano correnti transitorie ad alta tensione anomale, si attivano per assorbire l'energia transitoria, per poi tornare alla modalità standby. I dispositivi MOV sono preferiti e ampiamente utilizzati per la protezione contro le sovratensioni in quadri di distribuzione di energia grazie alla loro elevata capacità di gestione dell'energia di impulso e rapidità di risposta ai transitori di tensione. I MOV sono quindi adatti per essere utilizzati anche come dispositivi di protezione contro le sovratensioni in applicazioni di illuminazione a LED per esterni.
I moduli di protezione da sovratensioni LSP05 e LSP10 Littelfuse sono i primi scaricatori di tensione connessi del settore con capacità fino a 20 kA per applicazioni di illuminazione esterna. Questi moduli di protezione da sovratensioni sono specificamente progettati per le applicazioni di illuminazione in esterni in ambienti difficili, tra cui apparecchi di illuminazione a LED commerciali. I dispositivi sono auto-protetti e sono basati sulla tecnologia del varistore con protezione termica (MOV) di Littelfuse.
Questi moduli di protezione da sovratensioni proteggono le apparecchiature elettroniche in conformità con gli standard IEEE C62.41.2 "Pratica raccomandata sulla caratterizzazione dei picchi di bassa tensione (1000 V e inferiori) nei circuiti di alimentazione CA", Categoria C Ccondizioni di elevata esposizione 10 kV/10 kA. Inoltre, sono conformi alle specifiche di modello del Solid-State Street Lighting Consortium (MSSLC) del dipartimento dell'Energia degli Stati Uniti per le luci stradali comunali, oltre a soddisfare il riconoscimento dell'assemblaggio dei componenti UL1449 Tipo 4.
Le applicazioni di illuminazione per i moduli di protezione da sovratensioni LSP05 e LSP10 Littelfuse includono: illuminazione a LED e commerciale, illuminazione stradale, illuminazione di carreggiata, illuminazione comunale, segnaletica digitale, illuminazione wall washer, illuminazione per parcheggi e garage, illuminazione di magazzini, illuminazione per proiettori, illuminazione di gallerie e illuminazione stradale residenziale.
|

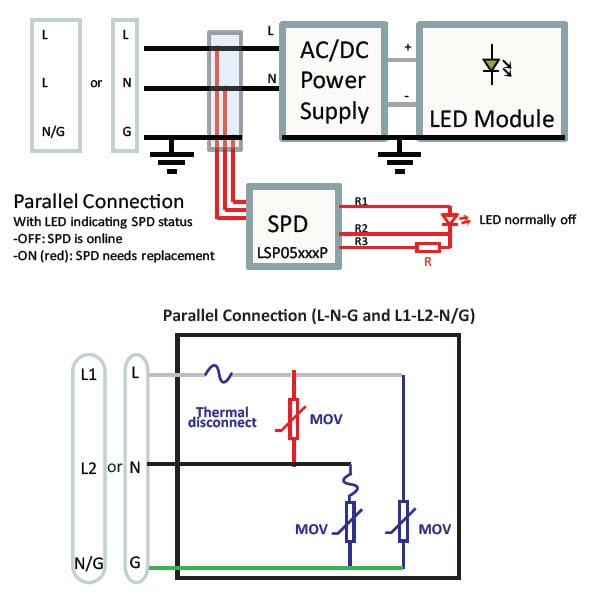

Schema del progetto LSP05

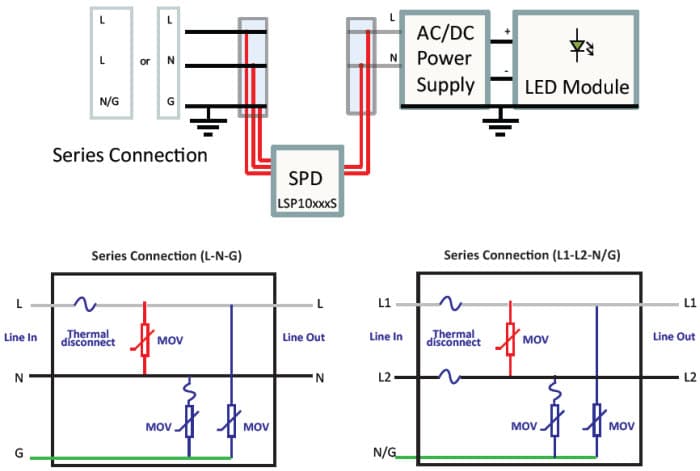

Schema del progetto LSP10
 |
Alimentatore per LED Mean Well
|
Mean Well offre una gamma completa di prodotti di alimentazione a LED con oltre 1.000 modelli (100 serie) da 12 W-320 W. La maggior parte di questi sono conformi alle norme specifiche UL1310 Classe 2, UL8750, EN61347-2-13, EN61000-3-2 Classe C (corrente armonica) e IP20~67.
Gli alimentatori per LED Mean Well sono ideali per:
- Illuminazione stradale
- Illuminazione architettonica
- Illuminazione decorativa
- Illuminazione embedded
- Illuminazione per interni
- Illuminazione da palco e teatro
- Segnaletica LED
I dispositivi HLG e HVG di Mean Well sono adatti per l'illuminazione stradale a LED, l'illuminazione esterna a LED e le applicazioni esterne generali. Sono forniti per essere adatti a operare con un campo di ingresso CA universale. Sono alloggiati in un involucro metallico che li protegge da elementi esterni. Inoltre, sono rivestiti di resina e sono offerti con classificazione IP-65 o IP-67. Sono disponibili in una vasta gamma di potenze che consentano loro di essere adattati e utilizzati in un'ampia varietà di applicazioni. Inoltre tutti gli alimentatori Mean Well sono altamente efficienti e garantiscono che la potenza non venga sprecata sotto forma di calore, ma venga fornita elettronicamente per pilotare i LED. Tutti i prodotti Mean Well sono dotati di una garanzia standard di 5 anni per garantire ai clienti un'alimentazione costruita per durare. |
LED CXB Cree
|
Cree fornisce LED in grado di fornire apparecchi con prestazioni di illuminazione migliorate, ridotto consumo di energia e minore manutenzione rispetto alle soluzioni di illuminazione tradizionali. Numerosi progressi conseguiti dai LED Cree hanno infatti definito gli standard nel settore dell'illuminazione a LED di oggi.Le matrici LED XLamp® CXB Cree sono i componenti più compatti della seconda generazione della famiglia CXA e forniscono fino al 33% di efficienza in più nella stessa piccola
superficie a emissione di luce
(LES). Le matrici di LED CXA di seconda generazione a prestazioni più elevate condividono lo stesso design fisico della generazione precedente, consentendo ai produttori di luci di sfruttare gli elementi di progettazione ottica, meccanica ed elettrica esistenti per accelerare i tempi di immissione sul mercato senza costi aggiuntivi. Quando integrate in apparecchi di illuminazione, la loro eccezionale durata nominale e la costruzione leggera e compatta consentono alla serie CXB di fornire benefici aggiuntivi in termini di risparmio energetico e una significativa riduzione dei costi di manutenzione.
|
Supporto per LED CXB Molex
|
La tecnologia LED ha dimostrato di ridurre la quantità di energia consumata e sta diventando un'alternativa più affidabile, efficiente e facile da usare per soddisfare i requisiti generali di illuminazione.
I supporti per matrici di LED di Molex, ideali per i produttori OEM di apparecchi di illuminazione, semplificano il processo di installazione del LED per le matrici a basso consumo energetico Cree XLamp e riducono i tempi di installazione grazie ai contatti a compressione che eliminano la saldatura manuale.
Utilizzando l'esclusiva tecnologia di interconnessione, Molex offre una soluzione senza saldatura per il montaggio di matrici di LED in progetti OEM. I supporti per matrici LED semplificano il processo di installazione dei LED eliminando il bisogno di saldatura a mano o SMT e di attrezzatura SMT costosa. I supporti consentono ai clienti di installare le matrici di LED rapidamente negli apparecchi, permettono la sostituzione sul campo e facilitano gli aggiornamenti alle applicazioni correnti.
La funzione prefissata Chip-on-Board (COB) riduce al minimo i tempi di installazione, consentendo alla matrice di LED di essere fissata al supporto prima dell'assemblaggio finale. La sua superficie piana con smussatura integrata che circonda la superficie a emissione di luce (LES) permette una facile connessione di elementi ottici secondari senza interrompere l'uscita della luce. Offre un aspetto estetico pulito e rifinito. |
|
