Induttori e bobine sintonizzabili
Induttori e bobine RF Coilcraft

Ordina gli induttori RF e le bobine sintonizzabili Coilcraft

Induttori e bobine RF Coilcraft

Coilcraft offre un'ampia gamma di induttori e bobine RF fissi e sintonizzabili che offrono avvolgimenti modellati con precisione per garantire un passo di avvolgimento costante nonché un rapporto coerente con il circuito stampato. Tutte le serie sono conformi a RoHS.

Induttori RF fissi
serie 132
Bobine sintonizzabili 10 mm
serie 142, 143, 144
Induttori RF sintonizzabili
serie 148
Induttori sintonizzabili 5 mm
serie 164, 165

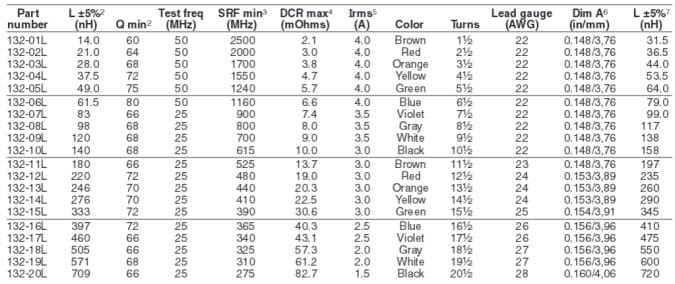

Induttori RF fissi serie 132

Gli induttori RF serie 132 Coilcraft sono bobine RF fisse con una costruzione che garantisce un passo di avvolgimento costante, stabilità a lungo termine e tolleranza di induttanza stretta di ± 5%. Gli induttori ad alta Q sono disponibili in valori standard da 14,0 nH a 709 nH.

Disponibili sette valori di induttanza da 21,0 a 709 nH
Le parti ad alta Q offrono una tolleranza di induttanza del 5%
Lo stampaggio con inserti di precisione assicura un passo di avvolgimento costante e stabilità a lungo termine
Conforme a RoHS. Terminazioni in stagno-argento su rame

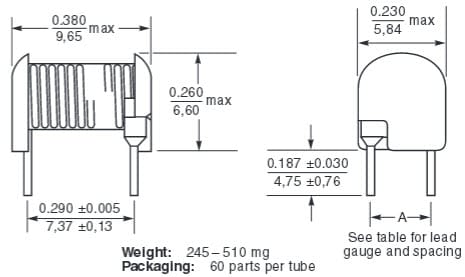

Disegno

Visualizza elenco prodotti

Scheda tecnica

Visualizza scheda tecnica

Bobine sintonizzabili 10 mm "Unicoil" serie 142, 143, 144

Le bobine sintonizzabili Coilcraft sono stampate in plastica con precisione per garantire un passo di avvolgimento costante ed un rapporto coerente con il circuito stampato (PCB). Le bobine sono disponibili in valori di induttanza standard da 0,05 μH a 1,5 μH. La serie 144 è disponibile anche con filetto per soddisfare le specifiche necessità delle bobine. La regolazione avviene mediante un nucleo di ferro in polvere filettato con esagono incassato per una facile regolazione. Disponibili con schermatura in ottone placcato con linguette saldabili, queste parti possono essere ordinate senza nucleo come gli induttori fissi.

Gli avvolgimenti sono modellati in plastica con precisione per offrire stabilità meccanica ed elettrica
La regolazione avviene mediante un nucleo di ferro in polvere filettato con esagono incassato con una presa esadecimale
Le schermature in ottone placcato con linguette saldabili opzionali offrono schermatura integrale
Estremamente economico, anche in piccole quantità

Visualizza elenco prodotti

Scheda tecnica

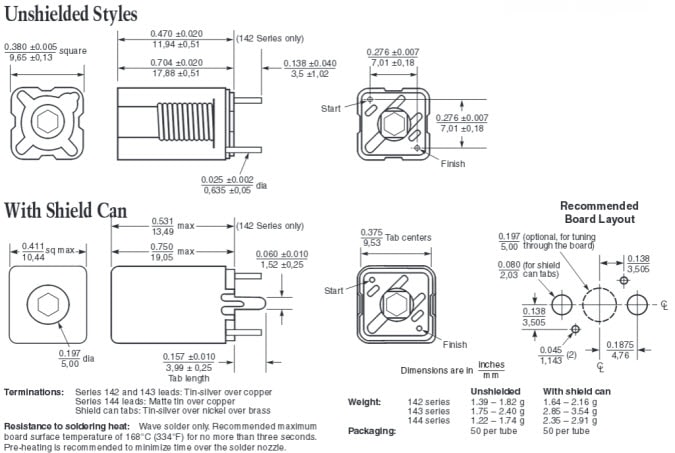

Dimensioni 142/143/144

Induttori RF sintonizzabili serie 148

Gli induttori RF sintonizzabili serie 148 Coilcraft hanno un'altezza complessiva di soli 0,300 pollici che li rende ideali per applicazioni che necessitano di circuiti di basso profilo. Gli avvolgimenti sono stampati in plastica con precisione per garantire un passo di avvolgimento costante ed un rapporto coerente con il circuito stampato. La sintonizzazione avviene per mezzo di un nucleo in carbonile filettato.

L'altezza di 7,6 mm è ideale per applicazioni a basso profilo
Gli avvolgimenti sono modellati in plastica con precisione per offrire stabilità meccanica ed elettrica
Nucleo J in carbonile filettato con alloggiamento scanalato
Estremamente economico, anche in piccole quantità
Conforme a RoHS. Terminazioni in stagno-argento su rame

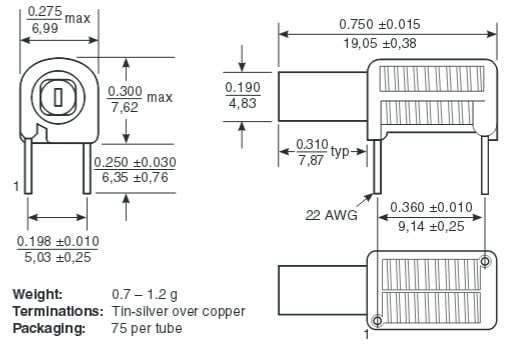

Disegno serie 148

Visualizza elenco prodotti

Visualizza scheda tecnica

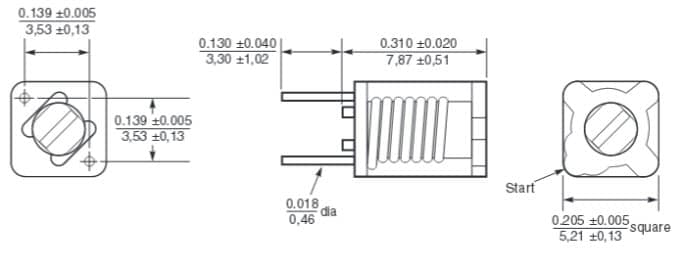

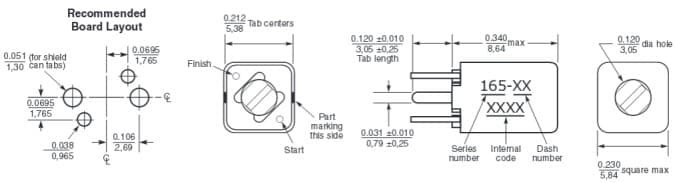

Induttori sintonizzabili 5 mm "Unicoil" serie 164, 165

Gli induttori sintonizzabili serie 164 e 165 Coilcraft offrono una compattezza della bobina di 5 mm e affidabilità di bassa deriva per la bobina a inserto stampato e presentano valori di induttanza da 9 a 280 nH. Disponibili con schermatura in ottone placcato per offrire protezione integrale e ordinabili senza nucleo per l'uso come induttori fissi. Questi induttori offrono terminazioni stagno/argento su rame conformi a RoHS e temperatura ambiente da -40 °C a +85 °C.

Compattezza della bobina di 5 mm e affidabilità di bassa deriva di una bobina a inserto stampato
Gli avvolgimenti sono modellati in plastica con precisione per offrire stabilità meccanica ed elettrica
La sintonizzazione avviene per mezzo di un nucleo in alluminio
Le schermature in ottone placcato con linguette saldabili opzionali offrono schermatura integrale
