Trasformatori RF a banda larga 1812

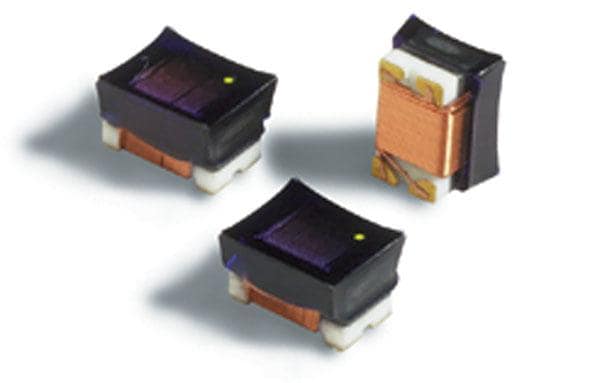

Trasformatori RF a banda larga 1812 Coilcraft

I trasformatori RF a banda larga 1812 Coilcraft sono a montaggio superficiale e forniscono prestazioni di larga banda passante in un package compatto SMT. Disponibili in un corpo di ferrite formato 1812 con una base di ceramica e offrono isolamento di 50 V e potenza di ingresso RF di 1/4W.

I trasformatori RF a banda larga 1812 Coilcraft dispongono di terminazioni oro su nichel su molibdeno-manganese conforme a RoHs con altre terminazioni disponibili, una temperatura ambiente da -40 °C a + 85 ºC con corrente Irms e una resistenza al calore di saldatura con un massimo di tre rifusioni di 40 secondi a + 260 ºC con parti raffreddate a temperatura ambiente tra i cicli.

Caratteristiche
  • Forniscono prestazioni di larga banda passante in un package compatto SMT.
  • Corpo in ferrite formato 1812 con base ceramica
  • Isolamento 50 V, potenza di ingresso RF 1/4 W
  • Conformità a RoHS
  • Terminazioni oro su nichel su molibdeno-manganese conformi a RoHs
    • Altre terminazioni disponibili
  • Temperatura ambiente: da -40 ºC a +85 ºC con corrente IRMS
  • Resistenza al calore di saldatura:
    • Massimo tre riflussi di 40 secondi a +260 °C,
      parti raffreddate a temperatura ambiente tra i cicli
  • Temperatura di conservazione
    • Componenti: da -40 °C a +85 °C Livello di sensibilità all'umidità
    • Imballo su nastro e bobina: da -40°C a +80 °C
  • (MSL): 1 (durata illimitata a <30 °c/85%="" di="" umidità="">
  • Errori nel tempo (FIT, Failures In Time)/Tempo tra gli errori (MTBF, Mean Time Between Failures):
    38 per miliardi di ore/26.315.789 ore, calcolare secondo Telcordia SR-332

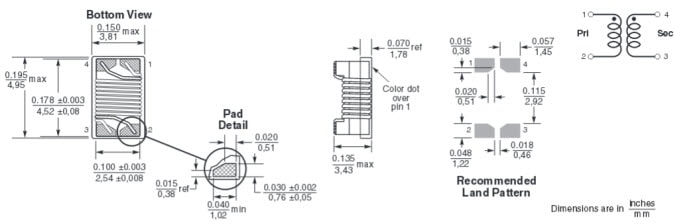

Dimensioni
Dimensioni
