Broadcom LED ASCB-RTF2 a tre colori PLCC-4

Il LED tricolore PLCC-4 ASCB-RTF2 di Broadcom è un LED ad alta luminosità ottimizzato per i display con passo dei pixel ridotto. Il LED ASCB-RTF2 presenta un aspetto esterno nero con materiale epossidico diffuso per migliorare il contrasto dello schermo pur mantenendo un’elevata luminosità. Il LED ASCB-RTF2 è dotato di conduttori corti che facilitano il processo di invasatura. Per facilitare il montaggio pick-and-place, i LED sono confezionati in nastro e bobina.

Il LED ASCB-RTF2 a tre colori PLCC-4 Broadcom è disponibile in package compatto da 1,7 mm x 1,6 mm.

Caratteristiche

Package PLCC-4 con corpo completamente nero
Conduttori corti per un migliore processo di invasatura

Compatibile con il processo di saldatura per rifusione
Conforme a RoHS6

Applicazioni

Display a pixel pitch ridotto
Video display per esterni

Specifiche

Intensità luminosa (tipica)
- Rosso: 335 mcd
- Verde: 900 mcd
- Blu: 105 mcd
Lunghezza d'onda dominante (tipica)
- Rosso: 621 nm
- Verde: 524 nm
- Blu: 471 nm
Lunghezza d'onda di picco
- Rosso: 629 nm
- Verde: 519 nm
- Blu: 468 nm
Angolo di visione di 105°

Corrente di picco continua 100 mA
Corrente continua CC
- Pacchi batteria agli ioni di litio
- Verde: 20m A
- Blu: 15 mA
Dissipazione di potenza
- Rosso: 60m W
- Verde: 66 mW
- Blu: 49,5 mW
Temperatura di giunzione LED +100 °C
Intervallo delle temperature di funzionamento: da -40 °C a +85 °C

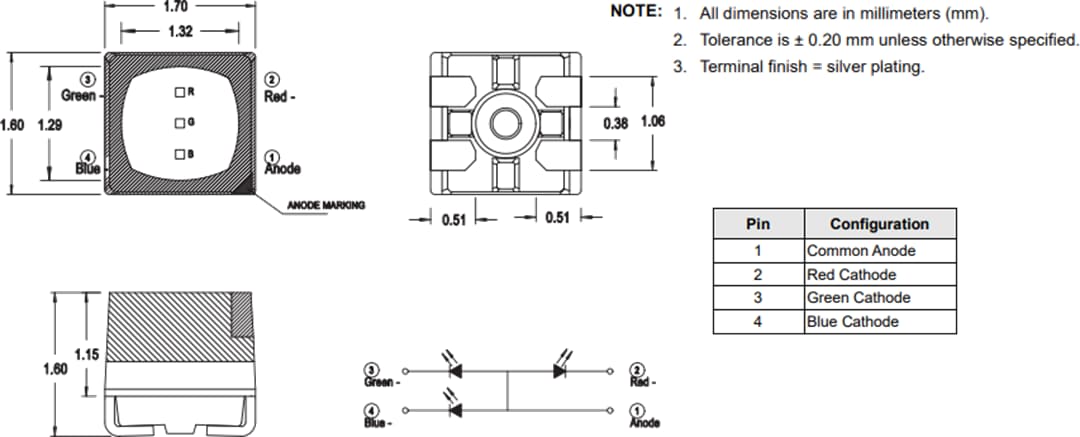

Package 1,7 mm x 1,6 mm x 1,6 mm
