Broadcom Codificatori del kit magnetico assoluto AEAT-901x-S06

I codificatori del kit magnetico assoluto AEAT-901x-S06 di Broadcom sono dispositivi ad alte prestazioni che rilevano la posizione angolare assoluta per un feedback preciso della posizione. Con opzioni di package con risoluzione da 10 a 18 bit, i codificatori sono adatti a varie esigenze applicative. L’alloggiamento dei codificatori del kit magnetico facilita l’assemblaggio e l’integrazione nelle applicazioni degli utenti. Un ampio intervallo di temperature di funzionamento da -40°C a +125°C garantisce il massimo livello di prestazioni a temperature di funzionamento estreme. Resistenti a olio e sporcizia, i codificatori AEAT-901x-S06 sono ideali per applicazioni di automazione industriale.

Un’interfaccia seriale sincrona a tre fili (SSI) fornisce dati di posizione assoluti in formato binario. L’encoder è compatibile con una vasta gamma di applicazioni di automazione industriale e funziona con un singolo ingresso di alimentazione 5 V. Inoltre, gli encoder del kit magnetico assoluto AEAT-901x-S06 Broadcom sono inseriti In un piccolo fattore di forma, consentendo ai progettisti di progettare o integrare facilmente con applicazioni con limitazioni di spazio.

Caratteristiche

  • Risoluzione a 10, 12, 14, 16 o 18 bit
  • Tecnologie di rilevamento senza contatto
  • Ampio intervallo di temperatura da -40°C a +125°C
  • Rilevamento della posizione angolare assoluta
  • Errore di monotonia del codice tipico = ±1 LSB
  • Fattore di forma ridotto (altezza ø23mm x 19 mm, albero 6 mm)
  • Uscita di interfaccia seriale sincrona (SSI) per dati di posizione assoluta (formato binario)
  • Singola alimentazione da 5VCC
  • Facile assemblaggio, non è necessaria alcuna regolazione del segnale
  • Connettività diretta attraverso PCB
  • Conforme a RoHS

Applicazioni

  • Robotica e linee di assemblaggio automatizzate
  • Macchine utensili, taglio, trasportatori di alimentazione alla lunghezza e indicizzazione
  • Tabelle XY e scanner ottici
  • Strumenti di misurazione, valutazione, erogazione e applicazioni medicali

Specifiche

  • Frequenza di lettura massima 10MHz
  • Corrente di alimentazione massima 26 mA, 23 mA tipica
  • Corrente di uscita massima 4 mA
  • Temporizzazione
    • Uscita dati massima 100 ns attivata (logica alta)
    • Uscita massima dati 375 ns valida
    • 100 ns uscita dati massima a tre stati
    • Frequenza di campionamento da 9,90 kHz a 10,94 kHz per uscita assoluta
    • Tempo di accensione massimo 10 ms
  • Linearità
    • Massima non linearità integrale ±0.8°, ±0.3° tipica
    • Non linearità differenziale
      • ±0.176° per 10 bit
      • ±0.044° per 12 bit
      • ±0,02 ° per 14, 16 e 18 bit
  • Package
    • Gioco assiale albero ±0,08 mm
    • TIR albero 0,05 mm
    • Velocità meccanica 12.000 rpm
    • Diametro albero 6 mm (+0/-0,01 mm)
    • Inerzia di coppia di 0.104g-cm2
    • Lunghezza albero 8,5 mm (±1,0 mm)
    • Dimensioni vite di montaggio M2 x 0,4 mm x 8 mm [vite a brugola, testa ø3.8 mm (±0,18 mm)]
    • Coppia di serraggio viti consigliata 0.6lb/inch
    • Spessore piastra di base codificatore 2 mm
    • Bullone circolare ±0,13
  • Immunità ESD 8 kV
  • Durata meccanica
    • Da 10 Hz a 500 Hz con vibrazioni 5 G (operative)
    • Urti da 6 ms a 200 G

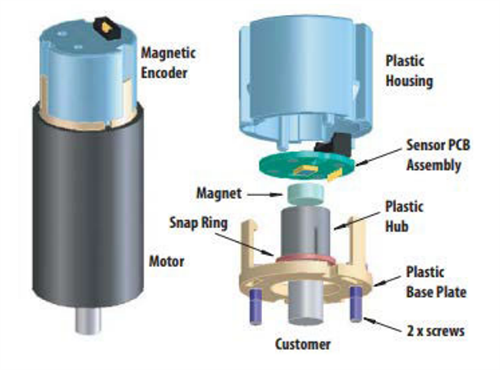

Visualizzazione estesa

Broadcom Codificatori del kit magnetico assoluto AEAT-901x-S06
Pubblicato: 2023-07-05 | Aggiornato: 2023-08-24
