Broadcom Fotoaccoppiatori ACPL-K43CT & ACPL-K44CT R2Coupler™
I fotoaccoppiatori Broadcom ACPL-K43CT e ACPL-K44CT Automotive R2Coupler™ offrono un ingombro miniaturizzato a otto conduttori progettato per applicazioni automobilistiche. Ifotoaccoppiatori digitali ad alta velocità, ad alta temperatura e ad alto CMR a canale singolo sono disponibili nel package SO-8 allungato, sviluppato per essere compatibile con i processi standard di montaggio superficiale. L'ACPL-K44CT è l'equivalente a doppio canale dell'ACPL-K43CT.
Ifotoaccoppiatori digitali Broadcom ACPL-K43CT e ACPL-K44CT utilizzano uno strato isolante tra il diodo a emissione luminosa e un fotodiodo integrato per fornire isolamento elettrico tra ingresso e uscita. La separazione delle connessioni per il fotodiodo polarizzatore e l'uscita del collettore transistor riduce la capacità elettrica del collettore base aumentando la velocità fino a cento volte rispetto a un accoppiatore fototransistor convenzionale.
I dispositivi di isolamento Broadcom R2Coupler consentono un isolamento e un'affidabilità rinforzati che producono un isolamento del segnale sicuro, fondamentale nelle applicazioni per il settore automobilistico e nelle applicazioni industriali ad alta temperatura.
Caratteristiche
- Interfaccia digitale ad alta temperatura e affidabilità per applicazioni per il settore automobilistico
- Guida ultra-bassa per il feedback dello stato a IF = 0,8 mA o 1,5 mA
- Rifiuto di modo comune elevato di 30 kV/μs (tipico) a VCM = 15.00V
- Collocabili automaticamente in involucri SO8 allungati
- Qualificato secondo le linee guida del test AEC Q100 Grado 1
- Alta velocità di 1 MBd
- Ampio intervallo di temperatura di funzionamento da -40 °C a +125 °C
- Ritardo di propagazione minimo di 1μs max. at IF = 10mA
- Approvazione di sicurezza globale
- Approvazione UL 1577, 5kVRMS/1 minuto
- Approvazione CSA
- IEC/EN 60747-5-5
Applicazioni
- Driver IPM automotive per convertitori CC-CC e inverter motore
- Feedback dello stato e isolamento del segnale di risveglio
- Interfaccia di comunicazione CANBus e SPI
- Isolamento del segnale digitale/analogico per alte temperature
Specifiche
- Corrente di ingresso media in avanti di 20 mA
- Corrente di ingresso di picco in avanti di 40 mA
- Tensione di ingresso invertita di 5 V
- Dissipazione di potenza di ingresso di 30 mW (per canale)
- Dissipazione di potenza in uscita di 100 mW
- Corrente di uscita media di 8 mA
- Corrente di uscita di picco di 16 mA
- Tensione di alimentazione da -0,5 V a +30 V
- Tensione di uscita di 20 V
- Ciclo di saldatura dei conduttori 10s/260°C
Diagramma funzionale

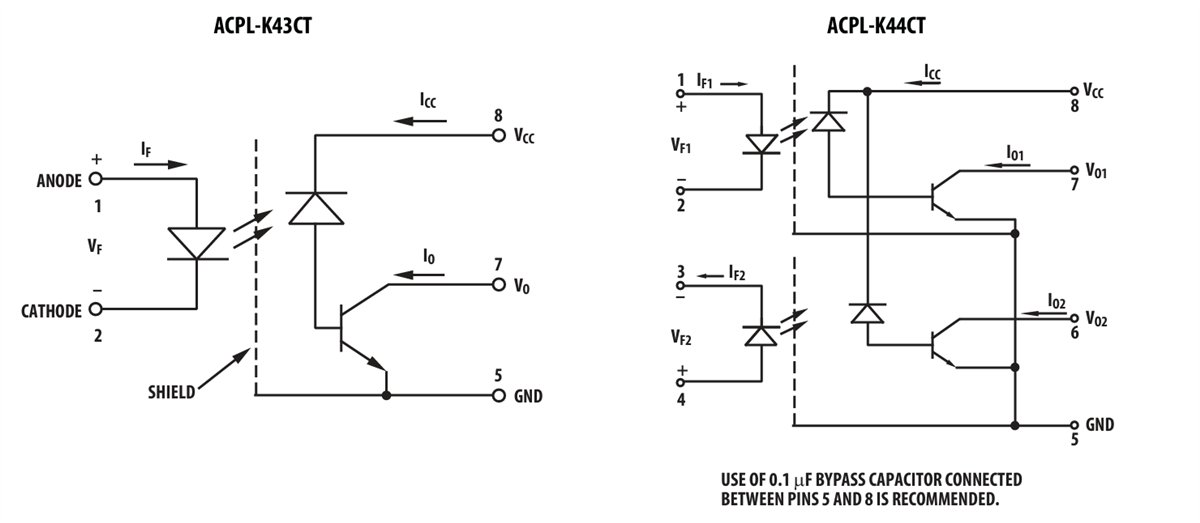

Schemi
Dimensioni del contorno del package in mm
Pubblicato: 2025-01-13
| Aggiornato: 2025-01-22
