Broadcom ACPL-074N fotoaccoppiatori CMOS digitaliad alta velocità
I fotoaccoppiatori CMOS digitali ad alta velocità da 15 Mbaud Broadcom ACPL-074N utilizzano tecnologie di packaging LED e circuiti integrati (IC) CMOS per ottenere un eccellente isolamento galvanico ottico a una velocità di trasmissione dati fino a 15 Mbaud. I componenti di base di questi fotoaccoppiatori sono il LED ad alta velocità e un circuito integrato CMOS. Il CI del rilevatore incorpora un fotodiodo integrato, un amplificatore di transimpedenza ad alta velocità e un comparatore di tensione con un driver di uscita. Uno schermo di Faraday interno garantisce un'immunità ai transitori di modo comune pari a un minimo di 30 kV/μs. Il Broadcom ACPL-074N è riconosciuto da UL con una tensione di isolamento di 3750VRMS per un minuto secondo la specifica UL1577.
Caratteristiche
- Isolamento e isolamento ottico di qualità superiore
- Compatibilità CMOS 3,3 V e 5 V
- Bassa potenza (massima) di 1,5 mA
- Corrente di pilotaggio LED minima di 4 mA
- Velocità di trasmissione dati 15Mbaud
- Immunità minima di modo comune transitorio di 30 kV/μs
- Intervallo di temperatura di funzionamento da -40 °C a +125 °C
- Package SO-8
- Approvazioni di sicurezza e conformità ai requisiti normativi
- Tensione di lavoro dell'isolamento 567VPKIEC/EN 60747-5-5
- Tensione di isolamento UL 1577 3750VRMS per 1 minuto
- CAN/CSA-C22.2 N. 62368-1
Applicazioni
- Interfacce di comunicazione RS-485, CANBus e I2C
- Interfacce di sistema con microprocessore e microcontroller
- Isolamento digitale per convertitori analogico-digitali (A/D) e digitali-analogici (D/A)
Specifiche
- Portata della tensione di alimentazione da 0 V a 6,5 V
- Corrente di ingresso media massima di 20 mA
- Dissipazione di potenza di ingresso massima di 35 mW
- Dissipazione di potenza di uscita massima di 30 mW per canale
- Portata di tensione di alimentazione operativa da 3,0 V a 5,5 V
- Portata della corrente di ingresso di funzionamento da 4 mA a 10 mA
- Tensione massima operativa in stato di spegnimento diretto di 0,8 V
- 60 pF di capacità di ingresso tipico
- A commutazione
- Ritardo di propagazione massimo 55 ns per uscita logica bassa/alta
- 25 ns massima distorsione della larghezza di impulso 6 ns tipica
- Distorsione del ritardo di propagazione massima di 25 ns
- Tempo di incremento tipico dell'uscita di 6 ns (da 10% a 90%)
- 5 ns tipico tempo di riduzione di uscita (90% a 10%)
- Immunità minima ai transitori statici in modo comune di 30 kV/μs con uscita logica alta/bassa
- Isolamento
- Traferro esterno minimo di 4,9 mm, distanza esterna di isolamento
- Dispersione esterna minima di 4,8 mm
- 0,08 mm di spazio interno minimo in plastica, distanza interna
- Resistenza di dispersione ≥175 V [Indice di Dispersione Comparativo (CTI)]
- Grado di inquinamento 2
- Tensione di isolamento massima di funzionamento 567VPEAK
- Intervallo di tensione di prova di ingresso-uscita da 907VPEAK a 1063VPEAK
- Sovratensione massima consentita di 6000VPEAK
- Valori limite di sicurezza
- Temperatura del contenitore di +150 °C
- Corrente di inutilizzo di 150 mA
- Potenza di uscita di 600 mW
- resistenza di isolamento ≥109Ω
- Temperatura di saldatura massima dei conduttori di +260 °C per 10 s
- Package
- Tensione minima di tenuta momentanea in ingresso-uscita di 3750 VRMS
- Resistenza di ingresso-uscita tipica di 1014Ω
- Capacità di ingresso-uscita tipica di 0,6 pF

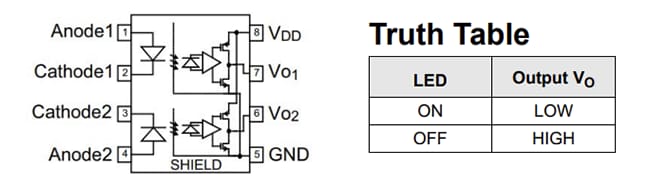

Diagramma funzionale
Dimensioni
