Broadcom Fotoaccoppiatori con gate drive CTI da 600 V ACFL-3161 10 A

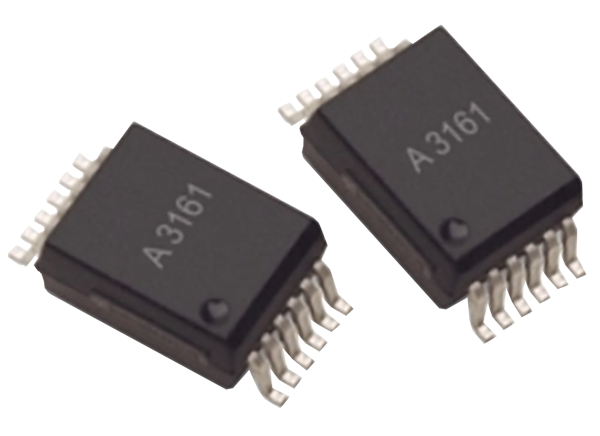

I fotoaccoppiatori con gate drive di picco CTI da 600 V ACFL-3161 di Broadcom offrono un'uscita rail-to-rail e un picco di 10 A in un package SO-12 compatto e a montaggio superficiale. L'ACFL-3161 presenta una tensione di isolamento di 5 k Vrms tra i canali di ingresso e uscita.

I fotoaccoppiatori ACFL-3161 sono progettati con un'elevata capacità di corrente di pilotaggio di picco per garantire prestazioni ottimali con MOSFET SiC o IGBT a pilotaggio diretto in varie applicazioni. Il dispositivo supporta un ritardo di propagazione rapido e una stretta distorsione del tempo morto, rendendolo ideale per pilotare MOSFET SiC e IGBT ad alta frequenza.

Caratteristiche

  • Intervallo di temperatura industriale da -40 °C a +125 °C
  • Corrente di pilotaggio di uscita elevata di picco di 10 A
  • Tensione di uscita rail-to-rail
  • Ritardo di propagazione max. 95 ns
  • Distorsione del tempo morto max. 35 ns
  • Ampio intervallo di tensioni di alimentazione (VDD) da 15 V a 30 V
  • Blocco di sottotensione (UVLO) con isteresi
  • IDD = 4 mA max. La bassa corrente di alimentazione consente la topologia bootstrap a mezzo ponte
  • 100 kV/μs a VCM = 1000 V immunità transitoria di modo comune (CMTI)
  • Alta immunità al rumore
    • Ingresso LED diretto con bassa impedenza di ingresso e bassa sensibilità al rumore
  • Canale singolo in package SO-12 con dispersione e distanza di 8 mm
  • Approvazioni normative:
    • UL1577 5k Vrms per 1 min.
    • CAN/CSA-C22.2 N. 62368-1
    • IEC 60747-5-5VIORM = 1230 VPEAK

Applicazioni

  • Unità di azionamento motore per automazione industriale e robotica
  • Alimentatore e caricabatterie
  • Inverter e storage di energia rinnovabile

Video

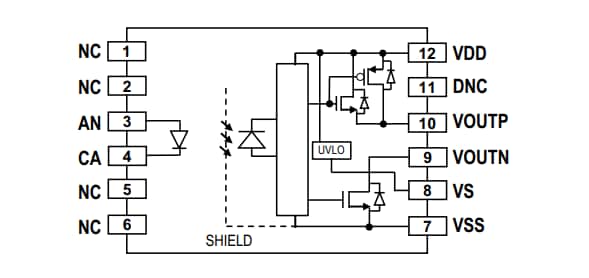

Diagramma funzionale

Schema a blocchi - Broadcom Fotoaccoppiatori con gate drive CTI da 600 V ACFL-3161 10 A
Pubblicato: 2021-11-03 | Aggiornato: 2022-10-25
