Bourns Trasformatori Chip-LAN GbE SM453230-x1N7YP

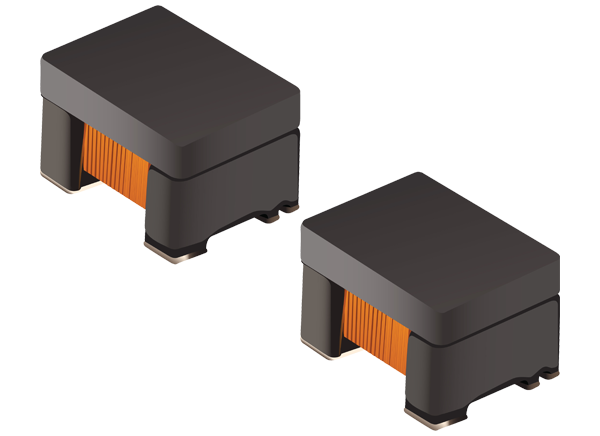

I trasformatori Chip-LAN GbE SM453230-x1N7YP di Bourns sono induttori a chip di modo comune/trasformatori discreti che offrono un elevato grado di flessibilità nei layout PCB. I piccoli trasformatori SM453230-x1N7YP, le cui dimensioni sono 4,7 mm x 3,3 mm x 2,9 mm, sono compatibili con lo standard IEEE 802.3 Ethernet e 1G/2.5G/5G Base-T (SM453230-231N7YP) o 10G Base-T (SM453230-121N7YP). Questi dispositivi operano in un intervallo di temperatura compreso tra -40 °C e +85 °C e sono ideali per dispositivi di rete e telecomunicazioni ad alta velocità.
Caratteristiche
- Compatibili con Ethernet IEEE 802.3
- Compatibili con
- Base-T 10G per SM453230-121N7YP
- Base-T 1G/2.5G/5G per SM453230-231N7YP
- Capacità PoE+
- Trasformatori discreti e induttori a chip di modo comune per un layout PCB flessibile
- Induttore a chip di modo comune per la riduzione delle interferenze elettromagnetiche
- SRF2012-900YA per SM453230-121N7YP
- SRF2012A-801Y per SM453230-231N7YP
- Intervallo di temperatura da −40 °C a +85 °C
- Conforme a RoHS, senza alogeni
Specifiche
- SM453230-121N7YP
- Induttanza: 120 µH a 100 kHz, 0,1 V, 0 mA
- Rapporto di trasformazione: ±3%
- Perdita di inserzione tipica: -2,0 dB da 1 MHz a 500 MHz, -3,0 dB max.
- Capacità tipica: 21 pF
- POE+: 700 mA
- Hi-Pot: a 1500 VCA per 60 s
- SM453230-231N7YP
- Induttanza
- 230 µH a 100 kHz, 0,1 V, 0 mA
- 200 µH a 100 kHz, 0,1 V, 15 mA
- Rapporto di trasformazione: ±3%
- Perdita di inserzione tipica: -1,5 dB da 1 MHz a 250 MHz, -2,3 dB max.
- Capacità tipica: 35 pF
- POE+: 700 mA
- Hi-Pot: a 1500 VCA per 60 s
- Induttanza
Prodotti correlati
Bourns Trasformatori LAN a chip SM453230-1x1N7Y
Induttori a chip di modo comune/trasformatore discreto che offrono flessibilità nei layout PCB.

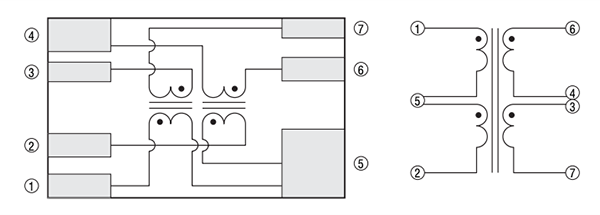

Schema elettrico

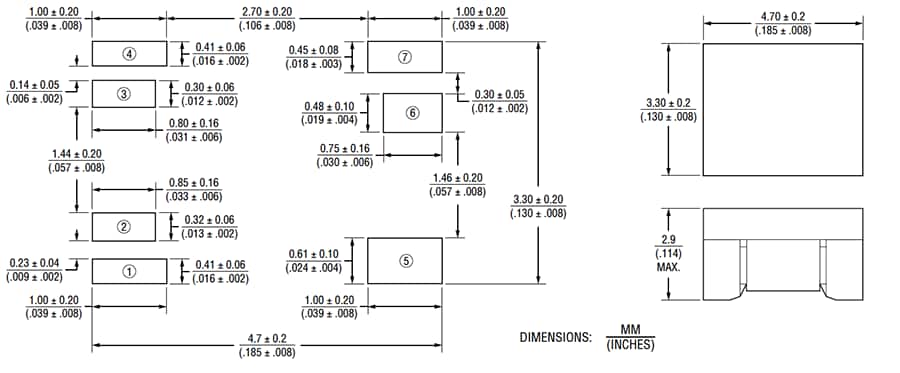

Dimensioni
