Bourns Diodo raddrizzatore a ponte a montaggio superficiale CD-MMBL110S

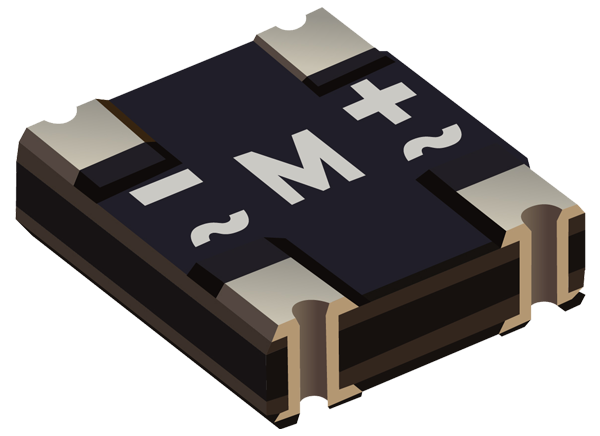

Il diodo raddrizzatore a ponte a montaggio superficiale CD-MMBL110S Bourns è alloggiato in un minuscolo package DFN3538 (3,5 mm x 3,8 mm x 1,15 mm), riducendo al minimo lo spazio sulla PCB e il montaggio in progetti con vincoli di altezza. La struttura piatta senza conduttori presenta una coplanarità superiore, migliori giunti di saldatura ed elimina virtualmente le condizioni di corto circuito durante la produzione. Il diodo raddrizzatore a ponte a montaggio superficiale CD-MMBL110S Bourns ha una tensione nominale di 1000 V/1 A con capacità di dissipazione termica potenziata.
Caratteristiche
- Tensione nominale di 1000 V/1 A
- Package DFN3538 di dimensioni ridotte, 3,5 mm x 3,8 mm
- Basso profilo da 1,15 mm
- Elevata dissipazione termica
- Conforme a RoHS e senza alogeni
Applicazioni
- Prese a parete USB
- Alimentatori CA/CC
- Caricabatterie
- Apparecchiature medicali a basso/medio rischio
- Apparecchiature industriali
Specifiche
- Tensione inversa di picco ripetitiva massima di 1000 V
- Corrente rettificata diretta media massima di 1 A
- Corrente di sovraccarico diretta di picco di 30 A
- Intervallo di temperatura da -55 °C a +150 °C
- Tensione diretta istantanea massima di 1,0 V o 1,1 V
- Corrente inversa di picco ripetitiva massima di 5,0 µA o 100 µA
- Capacità di giunzione tipica di 9 pF
- Resistenza termica
- Giunzione-aria +130 °C/W
- Da giunzione a involucro +40 °C/W
Pubblicato: 2021-10-28
| Aggiornato: 2022-03-11
