Bel Fuse Fusibili a montaggio superficiale serie 0ACA

I fusibili a montaggio superficiale serie 0ACA  Bel Fuse garantiscono affidabilità interna e sono adatti per applicazioni a basso carico. Questa serie è adatta alla protezione di gruppi batteria e, grazie alla sua progettazione a montaggio superficiale, consente di risparmiare spazio. Questi fusibili hanno un corpo quadrato in ceramica con cappuccio terminale argentato. I fusibili a montaggio superficiale della serie 0ACA sono completamente compatibili con profili di saldatura senza piombo e ad alte temperature associati ad assemblaggi senza piombo. L'intervallo di temperatura di conservazione e funzionamento di questi fusibili è compreso tra 55 °C e 125 °C . Sono tipicamente utilizzabili per biciclette, robot spazzini, motori e utensili elettrici.

Caratteristiche

  • Progettati a montaggio superficiale per risparmiare spazio e SMT 2410
  • Corpo quadrato in ceramica con cappuccio terminale argentato
  • Compatibili con processi di saldatura a 260 °C e IR senza piombo
  • Nastro e bobina per processo SMT di inserimento automatico
  • Progettati per UL248-1
  • Piena conformità alla Direttiva UE 2011/65/UE e alla direttiva di emendamento 2015/863
  • Completamente compatibili con profili di saldatura senza piombo e ad alte temperature associati all'assemblaggio lead-free
  • Dispositivo privo di alogeni

Specifiche

  • Intervallo delle temperature di funzionamento e di conservazione da -55 °C a 125 °C
  • Dimensioni 6,1 mm x 2,57 mm x 2,57 mm
  • 0ACA-9200-TE:
    • Resistenza di 2,3 mΩ
    • Corrente nominale di 20 A
    • Caduta di tensione 60 mV
  • 0ACA-9300-TE:
    • Resistenza 1,2 mΩ
    • Corrente nominale 30 A
    • Caduta di tensione 50 mV
  • 0ACA-9250-TE:
    • Resistenza 1,7 mΩ
    • Corrente nominale 25 A
    • Caduta di tensione 55 mV
  • 0ACA-9400-TE:
    • Resistenza 900 μΩ
    • Corrente nominale 40 A
    • Caduta di tensione 50 mV

Applicazioni

  • Bicicletta elettrica
  • Robot spazzino
  • Motore elettronico
  • Utensili elettrici

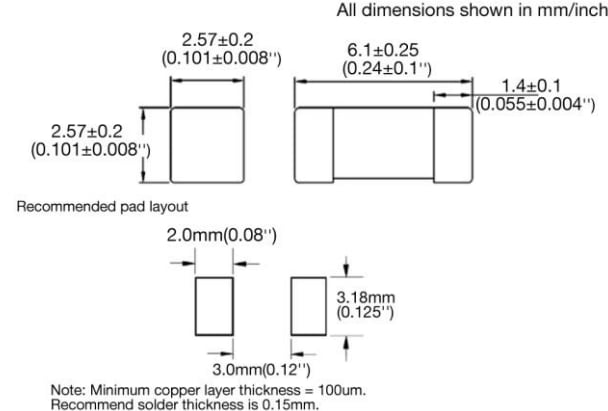

Dimensioni meccaniche

Schema - Bel Fuse Fusibili a montaggio superficiale serie 0ACA
View Results ( 4 ) Page
Codice prodotto Nome Mfr Corrente nominale Tensione nominale CC Resistenza Tipo fusibile Valori nominali interrupt
0ACA-9200-TE Bel 20 A 72 VDC 2.3 mOhms Time Delay / Slow Blow 500 A at 72 VDC
0ACA-9250-TE Bel 25 A 72 VDC 1.7 mOhms Time Delay / Slow Blow 500 A at 72 VDC
0ACA-9300-TE Bel 30 A 72 VDC 1.2 mOhms Time Delay / Slow Blow 500 A at 72 VDC
0ACA-9400-TE Bel 40 A 63 VDC 900 uOhms Time Delay / Slow Blow 500 A at 63 VDC
Pubblicato: 2021-02-11 | Aggiornato: 2022-03-11
