Analog Devices / Maxim Integrated Driver di porta 3-Half bridge TMC6200

Il driver di porta 3-Half bridge TMC6200 di Analog Devices Inc. è un driver di porta ad alta potenza per motori PMSM servo o BLDC. Il driver di porta TMC6200 utilizza sei MOSFET esterni e due o tre resistori di rilevamento, integrando la parte ad alta tensione completa di un sistema di pilotaggio PMSM per 12 V, 24 V o 48 V, inclusi amplificatori di rilevamento della corrente in linea con amplificazione programmabile.

Il driver di porta 3-Half bridge TMC6200 ADI è progettato per pilotare una vasta gamma di motori da watt a kilowatt. La forza di azionamento controllata dal software consente l'ottimizzazione EME su sistema. Il dispositivo offre funzioni di sicurezza programmabili come soglie di rilevamento corto e sovratemperatura e un’interfaccia SPI per la diagnostica che consentono progetti robusti e affidabili.

Il TMC6200 richiede un numero minimo di componenti esterni per creare un’unità robusta con protezione e diagnostica complete.

Caratteristiche

  • Motori trifase fino a corrente bobina 100 A (MOSFET esterni)
  • Intervallo di tensione da 8 V a 60 V CC
  • Gate drive programmabile 0,5 A / 1 A / 1,5 A
  • Protezione e diagnostica complete tramite interfaccia SPI
  • 3 amplificatori a rilevamento flottanti con guadagno programmabile (5, 10, 20)
  • Drive gate off con 1 Ω (LS)/1,3 Ω (HS) di resistenza di mantenimento sicura
  • Funzionamento SPI e indipendente
  • Pompa di carica per funzionamento a ciclo utile 100%
  • Logica di interruzione prima dell’azionamento del BBM opzionale per il controllo a linea singola
  • Soglia di corrente di sovraccarico e cortocircuito programmabile e ripetizione
  • interfaccia di controllo programmabile con unità a 3 o 6 linee
  • Protezione e diagnostica complete
  • Package TQFP48 di dimensioni compatte
  • Distanza del doppio pin per un funzionamento sicuro ad alta tensione

Applicazioni

  • Unità FOC PMSM e motori BLDC
  • Unità industriali
  • Automazione industriale
  • Automazione di laboratorio
  • Robotica
  • Macchine CNC
  • Macchine tessili
  • Pompe
  • Videocamere di sorveglianza
  • Domotica
  • Stampanti

Schede correlate

Analog Devices / Maxim Integrated Strumenti di sviluppo TMC6200

Progettati per facilitare la valutazione dei dispositivi TMC6200.

Learn MoreInformazioni su Analog Devices / Maxim Integrated Strumenti di sviluppo TMC6200 View ProductsCorrelato a Analog Devices / Maxim Integrated Strumenti di sviluppo TMC6200

Diagramma a blocchi

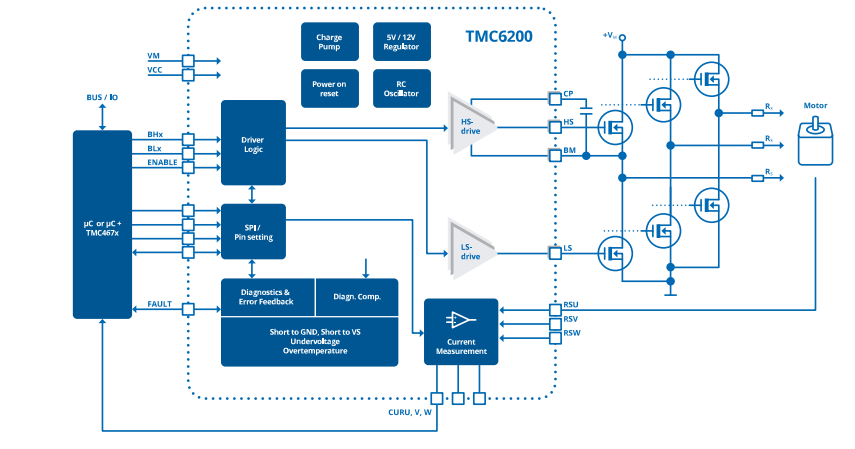

Schema a blocchi - Analog Devices / Maxim Integrated Driver di porta 3-Half bridge TMC6200
