Analog Devices / Maxim Integrated Scheda MAXREFDES182

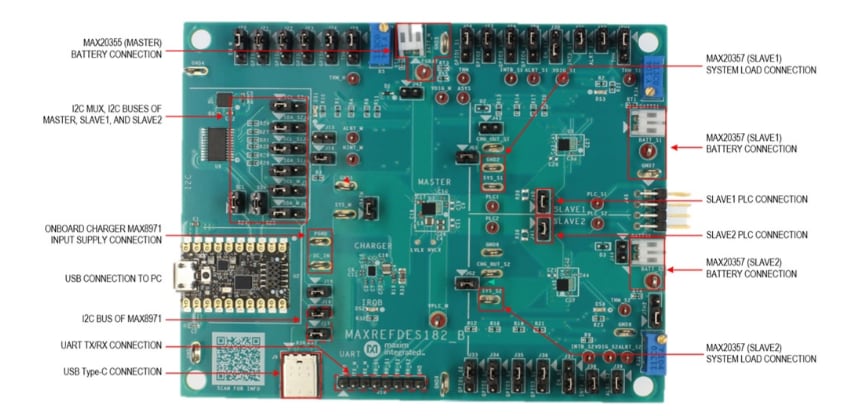

La scheda MAXREFDES182 di Analog Devices è una scheda a circuito stampato (PCB) a montaggio superficiale completamente assemblata e testata che supporta un sistema integrato di carica e di comunicazione della linea di alimentazione (PLC). Il PLC e il sistema di ricarica sono utilizzati in applicazioni come cuffie wireless TWS (True Wireless Stereo). Inoltre, un MAX20355 è il CI primario nella custodia di carica, mentre il MAX20357 è il CI secondario nell'auricolare. La scheda MAXREFDES182 di Analog Devices include un’interfaccia I2C integrata e un cavo USB Micro-B. Il software di interfaccia grafica utente (GUI) basato su MS Windows®è disponibile per l’uso con MAXREFDES182, e richiede un sistema operativo Windows 7 o uno più recente.
Caratteristiche
- Soluzione di sistema per la carica e il trasferimento di dati su un unico contatto
- Rilevamento inserimento/rimozione
- Vari comandi PLC
- Carica autonoma con controllo headroom
- Trasferimento dati della casella di posta
- Rilevamento dell'umidità
Applicazioni
- Cuffie wireless TWS (True Wireless Stereo)
- Occhiali a realtà aumentata
- Dispositivi indossabili
Apparecchiature necessarie
- Kit di valutazione MAXREFDES182
- Alimentazione CC regolabile
- Cavo USB Type-C (opzionale, utilizzato per la ricarica da da MAX8971)
- Batteria agli ioni di litio a 1 cella con protezione o simulatore della batteria
- Oscilloscopio
- Voltmetri
- Amperometri
- Cavo USB micro-B
- PC con sistema operativo Windows 7 o più recente e porta USB
