Analog Devices Inc. Moduli di potenza MAXM17633, MAXM17634, MAXM17635

I moduli di potenza MAXM17633, MAXM17634 e MAXM17635 di Analog Devices Inc. sono una serie di CI regolatori di tensione e moduli di potenza. Questi dispositivi consentono soluzioni di alimentazione più fredde, piccole e semplici. MAXM17633, MAXM17634 e MAXM17635 presentano un controller integrato, MOSFET, componenti di compensazione e un induttore. I moduli operano con ingresso da 4,5 V a 36V ed erogano fino a 2A di corrente di uscita.

I moduli di alimentazione MAXM17633, MAXM17634 e MAXM17635 ADI sono disponibili in un package USLIC™ a 24 pin compatto, a basso profilo, 4 mm x 4 mm x 1,75 mm.

Caratteristiche

  • Facile da usare
    • Ampio ingresso da 4,5 V a 36V
    • Uscita da 0,9V a 12V regolabile (MAXM17635)
    • Versioni di uscita fisse 3,3 V e 5 V (MAXM17633 e MAXM17634)
    • Frequenza regolabile da 400kHz a 2,2MHz con sincronizzazione clock esterna
    • Precisione feedback: ±1,2%
    • Corrente di uscita fino a 2 A
    • Compensati internamente
    • Condensatori in ceramica
  • Alta efficienza
    • Modalità di funzionamento PWM, PFM o DCM selezionabile
    • Corrente di spegnimento bassa fino a 2,8 μA (tipica)
  • Design flessibile
    • Avvio progressivo e avvio pre-polarizzazione programmabile
    • Uscita di alimentazione efficiente open-drain (pin di ripristino)
    • Soglia EN/UVLO programmabile
  • Funzionamento affidabile
    • Protezione da sovracorrente in modalità a singhiozzo
    • Protezione da sovratemperatura
    • Temperatura ambiente di funzionamento: da -40 °C a +125 °C, temperatura di giunzione: da -40 °C a +150 °C
  • Robusto
    • Conforme alle emissioni irradiate e di conduzione CISPR22(EN55022) classe B
    • Superano gli standard di caduta, urti e vibrazioni: JESD22-B103, B104, B111

Applicazioni

  • Alimentatori di controllo industriale
  • Punto di carico per uso generico
  • Regolazione distribuita dell'alimentazione
  • Alimentatori per stazioni base
  • Controller logico programmabile
  • Sistemi a scheda singola ad alta tensione

Video

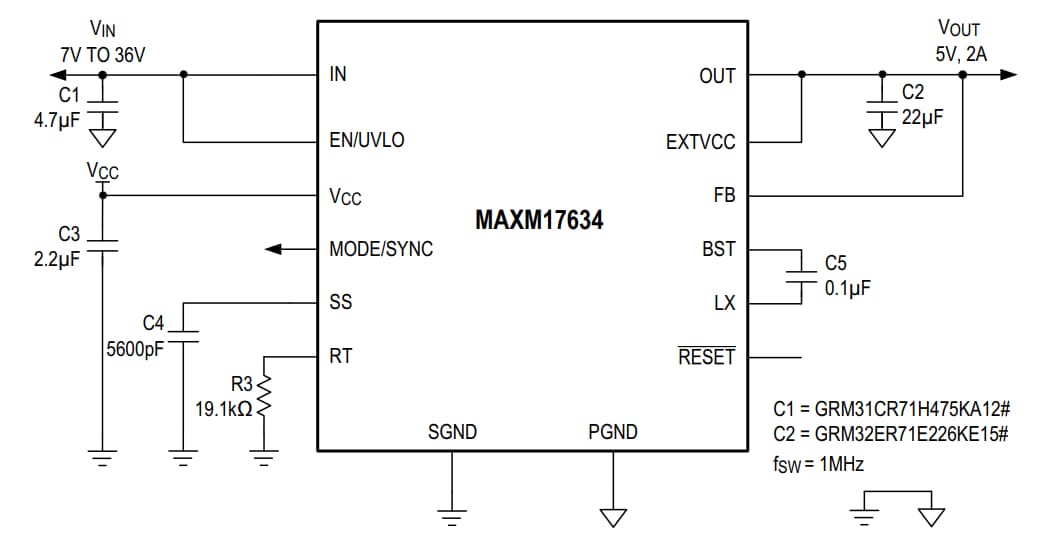

Schema a blocchi

Schema a blocchi - Analog Devices Inc. Moduli di potenza MAXM17633, MAXM17634, MAXM17635

Strumenti di sviluppo

Analog Devices Inc. Kit di valutazione MAXM17633, MAXM17634, MAXM17635

Utilizzato per   valutare le prestazioni dei moduli MAXM17633, MAXM17634 e MAXM17635.
