Analog Devices / Maxim Integrated Sistema di valutazione MAX98361

Il sistema di valutazione MAX98361 di Analog Devices facilita la valutazione degli amplificatori audio mono di classe D MAX98361A/B/C/D. Gli amplificatori MAX98361A/B/C/D sono amplificatori di classe D con ingresso digitale a modulazione di codice a impulsi (PCM) di facile utilizzo e a basso costo che offrono prestazioni audio di classe AB leader del settore con efficienza di classe D. I modelli MAX98361A e MAX98361C supportano l'interfaccia standard I2S, mentre i modelli MAX98361B e MAX98361D supportano la modalità standard con allineamento a sinistra. Tutte le varianti del MAX98361 supportano un’interfaccia audio digitale TDM a 8 canali.

Il sistema completamente assemblato e testato include una scheda di sviluppo (scheda di sviluppo) MAX98361, la scheda di interfaccia Audio III (AUDINT3) e un cavo USB. Si raccomanda di valutare la scheda di sviluppo MAX98361 con la scheda AUDINT3 come sistema di valutazione. La scheda AUDINT3 fornisce l’interfaccia USB-PCM e l’alimentazione VDDIO 1,8 V necessaria per valutare la scheda DEV. La scheda di sviluppo MAX98361 di Analog Devices richiede un ingresso di alimentazione aggiuntivo da 2,5 V a 5,5 V (VDD), per la valutazione con la scheda AUDINT3.

Caratteristiche

  • Funzionamento ad alimentazione singola da 2,5 V a 5,5 V
  • Ingresso I2S, con allineamento a sinistra o TDM
  • Cinque guadagni selezionabili (-3 dB, 3 dB, 6 dB, 9 dB e 12 dB)
  • Selezione canale audio (mix mono, sinistro e destro)
  • Funzionamento senza filtro
  • Basso livello EMI
  • Sistema hardware completo con configurazione semplice, non sono necessari strumenti o software speciale

Apparecchiature necessarie

  • Sistema EV MAX98361
  • Scheda di interfaccia Audio III
  • Alimentazione CC: da 2,5 V a 5,5 V, 3 A
  • Cavo micro-USB
  • Altoparlante da 4 Ω a 8 Ω
  • sorgente audio USB (Windows Media Player® o iTunes®)
  • PC con Windows® 7 o Windows 10 con porta USB disponibile

Contenuto del kit

  • Scheda di sviluppo MAX98361
  • Scheda di interfaccia Audio III
  • Cavo micro-USB

Video

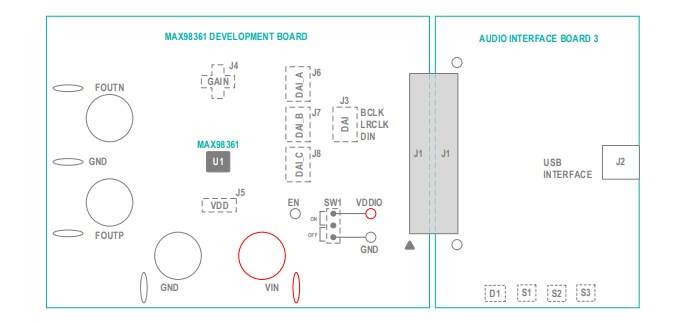

Schema a blocchi

Schema a blocchi - Analog Devices / Maxim Integrated Sistema di valutazione MAX98361

Prodotti correlati

Analog Devices / Maxim Integrated Amplificatori digitali di classe D plug-and-play MAX98361

Easy-to-use, low-cost, digital PCM input amplifiers featuring Class-AB audio & Class-D efficiency.

Learn MoreInformazioni su Analog Devices / Maxim Integrated Amplificatori digitali di classe D plug-and-play MAX98361 View ProductsCorrelato a Analog Devices / Maxim Integrated Amplificatori digitali di classe D plug-and-play MAX98361
View Results ( 4 ) Page
Codice prodotto Scheda dati Descrizione
MAX98361AEVSYS#WLP MAX98361AEVSYS#WLP Scheda dati Strumenti di sviluppo per circuiti integrati audio Evaluation Kit for digital Class D with
MAX98361CEVSYS#WLP MAX98361CEVSYS#WLP Scheda dati Strumenti di sviluppo per circuiti integrati audio Evaluation Kit for digital Class D with
MAX98361BEVSYS#WLP MAX98361BEVSYS#WLP Scheda dati Strumenti di sviluppo per circuiti integrati audio Evaluation Kit for digital Class D with
MAX98361DEVSYS#WLP MAX98361DEVSYS#WLP Scheda dati Strumenti di sviluppo per circuiti integrati audio Evaluation Kit for digital Class D with
Pubblicato: 2022-04-27 | Aggiornato: 2024-02-14
