Analog Devices / Maxim Integrated Caricatore in modalità di commutazione da 3,15A MAX77840
Il caricatore in modalità di commutazione 3,15 A MAX77840 di Analog Devices include un indicatore di carica m5 ModelGauge™ con rilevamento USB BC1.2 integrato per batterie agli ioni di litio e un LDO SAFEOUT. Il caricatore integra tutti gli interruttori e funziona ad una frequenza di commutazione di 4 MHz o 2 MHz (programmabile), consentendo la selezione dei piccoli componenti esterni o la bassa dissipazione del calore. Il MAX77840 è ideale per dispositivi mobili punti di vendita , dispositivi medici portatili o altri dispositivi palmari. Include la funzione di rilevamento USB BC1.2 per riconoscere gli adattatori USB comuni ed impostare automaticamente il limite di corrente di ingresso. Il MAX77840 di Analog Devices può fornire fino a 1,5 A di corrente OTG con protezione MAXOTG proprietaria, limitando la corrente di uscita OTG per impedire il collasso della tensione di sistema con carichi OTG pesanti.
Il ModelGauge m5 fornisce una misurazione accurata della carica della batteria e funziona con una corrente della batteria estremamente bassa (25 µA, tipica) durante la modalità standby o sleep per prolungare la durata della batteria. L'interazione tra ModelGauge m5 e il caricatore fornisce agli utenti finali un'esperienza di ricarica superiore in un singolo CI. La modalità di spedizione è integrata nel MAX77840 per ridurre al minimo il consumo di batteria quando il dispositivo non è in uso. Il MAX77840 presenta un'interfaccia seriale compatibile con I2C 3.0 ed è disponibile in un package a livello di wafer (WLP) con matrice di 9 x 9 bump da 3,87 mm x 3,96 mm con passo di 0,4 mm.
Caratteristiche
- Caricatore a modalità di commutazione a ingresso singolo
- Protezione fino a 16V
- Portata di funzionamento di ingresso fino a 13,4V
- Limite di corrente di ingresso fino a 4,0A con limitazione adattiva di corrente di ingresso (AICL)
- Limite di corrente di carica della batteria fino a 3,15A
- CC, CV, e controllo della temperatura die temperature
- Piccolo induttore (package da 0,47µH o 1µH)
- Alta efficienza
- Supporta USB-OTG boost contrario, fino a 1,5A di corrente (programmabile)
- FET di disconnessione vero della batteria integrata
- RDS(ON) = 12,8mΩ
- Tensione nominale fino a 9ARMS, limite di corrente di scarica (programmabile, impostazione predefinita 4,5A)
- Rilevamento del tipo di adattatore
- Rilevamento D+/D per una porta USB, DCP USB e HVDCP USB
- Conforme al BC 1.2
- Indicatore di carica della batteria m5 ModelGauge
- Precisione SOC ±1%, nessun ciclo di calibrazione, IQ molto basso
- Previsione tempo-a-vuota e tempo-a-piena
- Un LDO SafeOut
- Funzioni di controllo
- Modalità spedizione con tasto ONKEY premendo cancellare
- Vero ripristino hardware con ONKEY
- Interfaccia compatibile con C2I 3,0 con uscita di interruzione
- WLP a matrice da 3,87mm x 3,96mm, 9 X 9 con passo da 0,4mm
Applicazioni
- PC industriali
- Dispositivi medici portatili
- Dispositivi mobili per punti vendita
- Altoparlanti wireless
- Sigarette elettroniche
- Automazione domotica intelligente, sensori
- Internet degli oggetti (IoT)

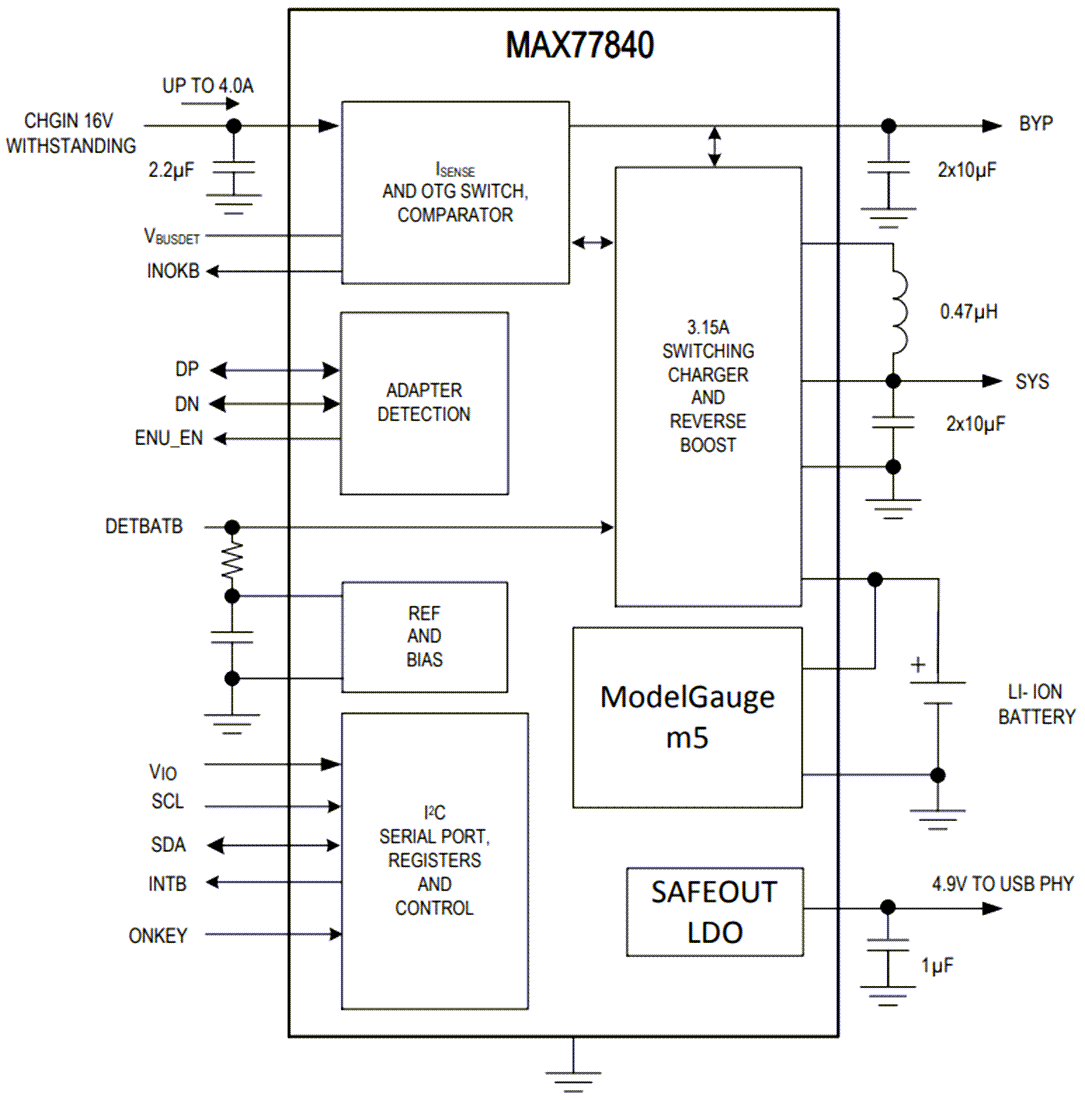

Schema a blocchi semplificato
Strumento di sviluppo correlato
Analog Devices / Maxim Integrated Kit di valutazione PMIC MAX77840EVKIT
PCB che dimostra l'interfaccia PMIC per la gestione della batteria MAX77840 per smartphone.
