Analog Devices / Maxim Integrated Kit di valutazione del convertitore MAX77541EVKIT
Il kit di valutazione del convertitore MAX77541EVKIT di Analog Devices è una scheda per circuito stampato (PCB) interamente assemblata e testata che dimostra il regolatore step-down configurabile in doppia fase MAX77541. La scheda è dotata di punti di test e ponticelli per testare tutti i pin sul dispositivo. Tre potenziometri consentono all'utente di regolare a sua scelta i pin di configurazione SEL1/SEL2/CFG. Le prese per sonda su nodi critici (VOUTx, LXx) forniscono misurazioni precise. La scheda viene fornita con induttori di ricambio (L3-L6) per testare i compromessi di efficienza/prestazioni. Il CI imposta tensioni di uscita predefinite attraverso R13 e R14 ma può essere modificato con i potenziometri o la comunicazione C2I. L'interfaccia grafica (GUI) di Analog Devices può essere utilizzata collegando J11 a un PC basato su Windows® tramite un dispositivo MAXUSB_INTERFACE#.
Caratteristiche
- Prese sonda per misurazioni ad alta precisione
- Punti di prova per tutte le funzionalità (POK, FPWM, EN e IRQB)
- Tensione di uscita predefinita regolabile attraverso SEL
- C2I slave ADDR, ILIM, fSW predisposti da CFG
- Connettore per host C2I personalizzato
Apparecchiature necessarie
- Alimentazione CC regolabile o batteria applicabile
- Multimetro
- MAXUSB_INTERFACE# per interfaccia seriale C2I (opzionale)
- Cavo da USB di tipo A a Micro-USB (opzionale)
- PC basato su Windows con GUI MAX77541EVKIT (opzionale)

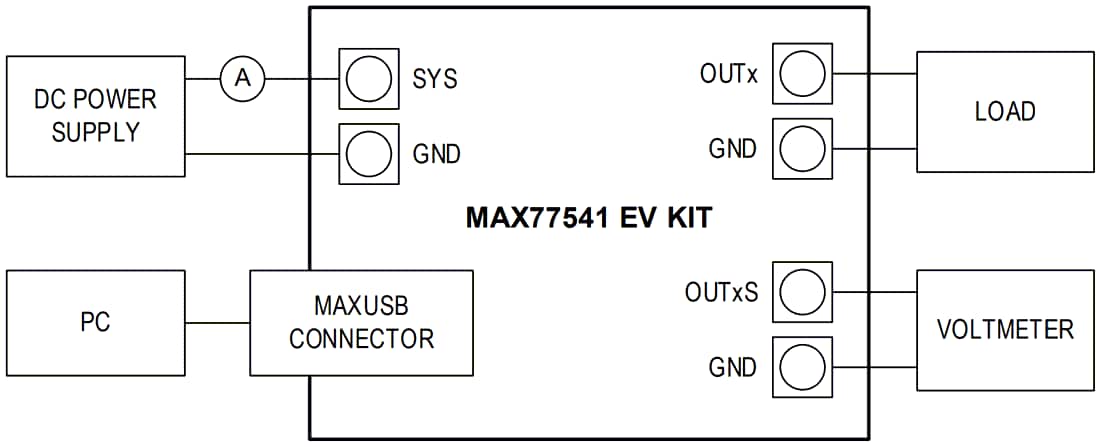

Configurazione del kit di valutazione
