Analog Devices / Maxim Integrated Kit di valutazione del convertitore MAX77540EVKIT
Il kit di valutazione del convertitore MAX77540EVKIT di Analog Devices è una scheda per circuito stampato (PCB) interamente assemblata e testata che dimostra il regolatore step-down configurabile in doppia fase MAX77540. La scheda è dotata di punti di test e ponticelli per testare tutti i pin sul dispositivo. Due potenziometri consentono all'utente di regolare i pin di configurazione SEL1/SEL2 a piacimento. Le prese per sonda su nodi critici (VOUTx, LXx) assicurano misurazioni precise. La scheda include induttori di ricambio (L3-L6) per testare i compromessi di efficienza/prestazioni. Il CI imposta le tensioni di uscita predefinite attraverso R13 e R14 ma può essere modificato con i potenziometri o attraverso la comunicazione I2C. L'interfaccia grafica (GUI) di Analog Devices può essere utilizzata collegando un PC basato su Windows® a J11 attraverso un dispositivo MAXUSB_INTERFACE.
Caratteristiche
- Prese sonda per misurazioni ad alta precisione
- Punti di prova per tutte le funzionalità (POK, FPWM, EN e IRQB)
- Tensione di uscita predefinita regolabile attraverso SEL
- Connettore per host C2I personalizzato
Apparecchiature necessarie
- Alimentazione CC regolabile o batteria applicabile
- Multimetro
- MAXUSB_INTERFACE per interfaccia seriale I2C (opzionale)
- Cavo da USB tipo A a micro-USB (opzionale)
- PC basato su Windows con GUI MAX77540EVKIT (opzionale)

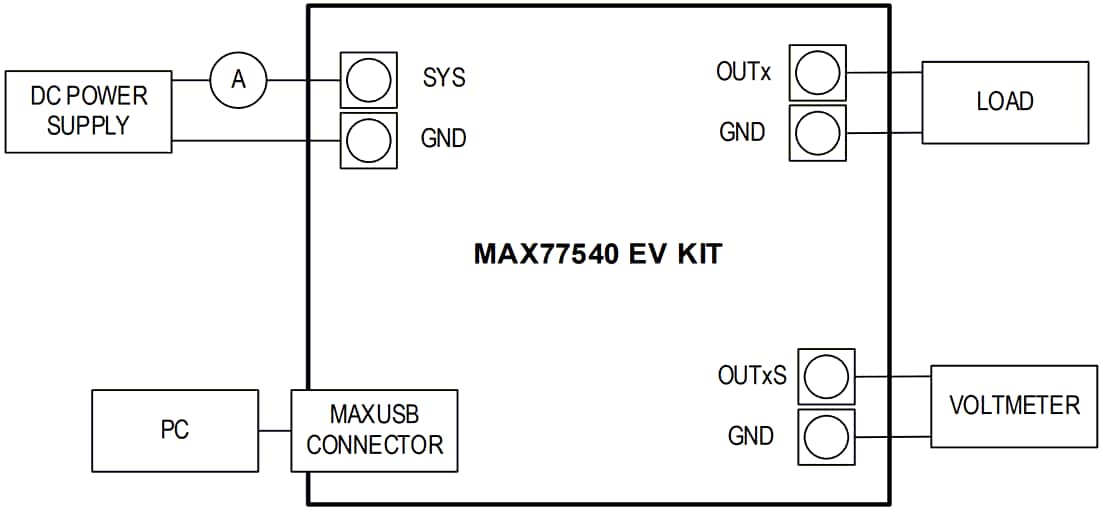

Configurazione del kit di valutazione
Prodotto correlato
Analog Devices / Maxim Integrated Convertitore buck a doppia fase MAX77540
Un convertitore step-down ad alta efficienza con due fasi di commutazione da 3 A.
