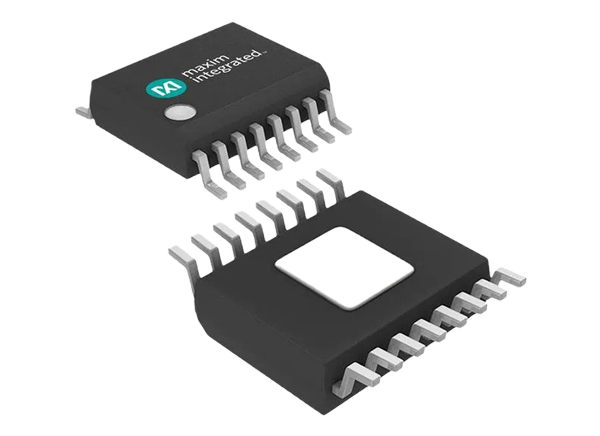

Analog Devices / Maxim Integrated Dispositivo alimentato conforme a IEEE® 802.3bt MAX5996
Il dispositivo alimentato a norma IEEE® 802.3bt MAX5996 di Analog Devices è conforme allo standard IEEE 802.3af/at/bt in un sistema Power-Over-Ethernet (PoE) con firma di rilevamento, firma di classificazione e un interruttore di alimentazione integrato con controllo della corrente di spunto di avvio. MAX5996 limita la corrente a 135mA durante il periodo di avvio e passa a un limite di corrente più elevato quando il MOSFET di potenza è interamente potenziato. I dispositivi presentano una classificazione multi-evento, MPS intelligenti, classe automatica e un UVLO di ingresso con ampia isteresi e tempo di deglitch per assicurare una transizione senza errori durante l'accensione/spegnimento. MAX5996 resiste a una tensione massima di 100V all'ingresso.
Il dispositivo alimentato conforme ad IEEE 802.3bt MAX5996 di Analog Devices rileva la presenza di un adattatore a parete e consente un passaggio senza problemi dalla fonte di alimentazione PoE all'adattatore a parete. Inoltre, i dispositivi forniscono un segnale di alimentazione efficiente (PG), un limite di corrente a due fasi, il controllo del foldback e la protezione da sovratemperatura.
I MAX5996 sono alloggiati in un package di potenza TQFN a 16-pin da 5 mm x 5 mm e sono classificati su un intervallo di temperatura da -40 °C a 125 °C.
Caratteristiche
- Accurata telemetria di potenza (in attesa di brevetto)
- Limite di potenza/corrente costante (in attesa di brevetto)
- Lettura di livello di potenza/corrente LLDP (in attesa di brevetto)
- Conforme a IEEE 802.3bt
- Interruttore di isolamento da 90 W integrato
- Classificazione multipla
- Indicazione del livello di potenza multi-evento
- Interfaccia adattatore a parete semplificata
- Limite di corrente di spunto all'avvio
- Limite di corrente durante il normale funzionamento
- Protezione da sovratemperatura
- Classe automatica
- MPS verdi selezionabili
- MPS intelligenti (brevetto US9152161)
- 5mm X 5mm, TQFN a 16 Pin
Applicazioni
- Dispositivi alimentati IEEE 802.3bt
- Telefoni VOIP, telecamere di sicurezza IP
- Punto di accesso wireless
- Cella piccola, picocell
- Illuminazione
- Automazione per edifici
Kit di valutazione associato
Analog Devices / Maxim Integrated Kit di valutazione MAX5996CEVKIT
Una scheda per circuito a montaggio superficiale interamente assemblata & con un circuito controller di interfaccia PD.

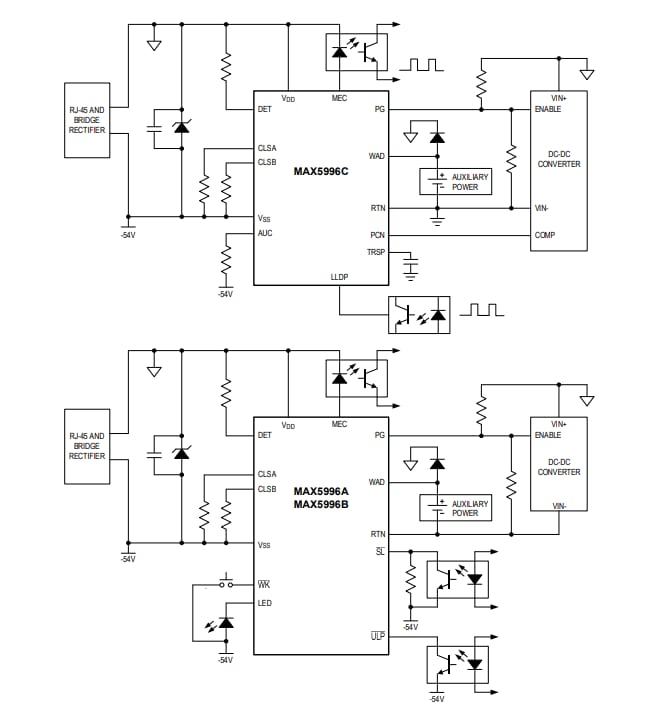

Diagramma a blocchi semplificato
Pubblicato: 2021-09-28
| Aggiornato: 2023-04-17
