Analog Devices / Maxim Integrated Amplificatore di rilevazione corrente MAX40080

L'amplificatore di rilevazione corrente MAX40080 di Analog Devices è un amplificatore di rilevazione corrente bidirezionale a risposta rapida e alta precisione. Il MAX40080 ha un'uscita digitale e un ampio intervallo di modo comune di ingresso da -0,1 V (rilevazione a terra) a 36 V. Questo dispositivo di Analog Devices presenta una tensione di offset di ingresso ultrabassa di 5 µV e un errore di guadagno dello 0,2% molto basso. La bassa tensione di offset di ingresso consente l'uso di un piccolo resistore di rilevazione, consentendo di risparmiare dissipazione di potenza, ma senza compromettere una precisione della misurazione.

Caratteristiche

  • Frequenza di campionamento programmabile fino a 1 MSPS
  • Ampio intervallo di modo comune di ingresso da -0,1 V (rilevazione di terra) a 36 V
  • Intervallo di rilevazione di ingresso programmabile (±10 mV e ±50 mV)
  • La tensione di offset di ingresso molto bassa di 5 µV consente l'uso di un resistore di rilevazione di dimensioni ridotte
  • Compatibile con I2C e SMBus con modalità intelligenti per risparmiare energia:
    • Soglia di corrente di riattivazione
    • Bassa velocità di 4 misurazioni/sec
    • Spegnimento automatico quando I2C è inattivo
  • Rilevazione di corrente bidirezionale
  • Monitoraggio della tensione di modo comune fino a 36 V

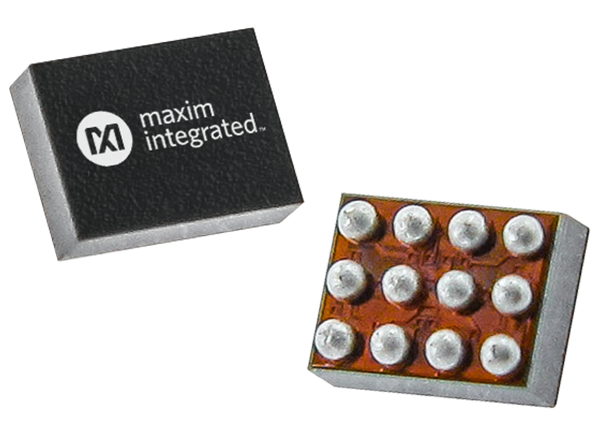

  • WLP (passo di 0,4 mm) e TDFN a 12 pin salvaspazio da 12 bump
  • Log corrente di picco
  • Soglie di sovracorrente/tensione programmabili e soglia di sottotensione
  • Uscita di allarme con tempo di risposta programmabile
  • FIFO profondo a 64 celle

Applicazioni

  • Piastre base server
  • Controllo PA della stazione base
  • Apparecchiature di telecomunicazione
  • Dispositivi a batteria
  • Controllo e automazione industriale

Strumenti di sviluppo

Sistema di valutazione MAX40080

Analog Devices / Maxim Integrated Sistema di valutazione MAX40080

Piattaforma singola per valutare l'amplificatore di rilevamento di corrente digitale di precisione MAX40080.

Learn MoreInformazioni su Analog Devices / Maxim Integrated Sistema di valutazione MAX40080 View ProductsCorrelato a Analog Devices / Maxim Integrated Sistema di valutazione MAX40080

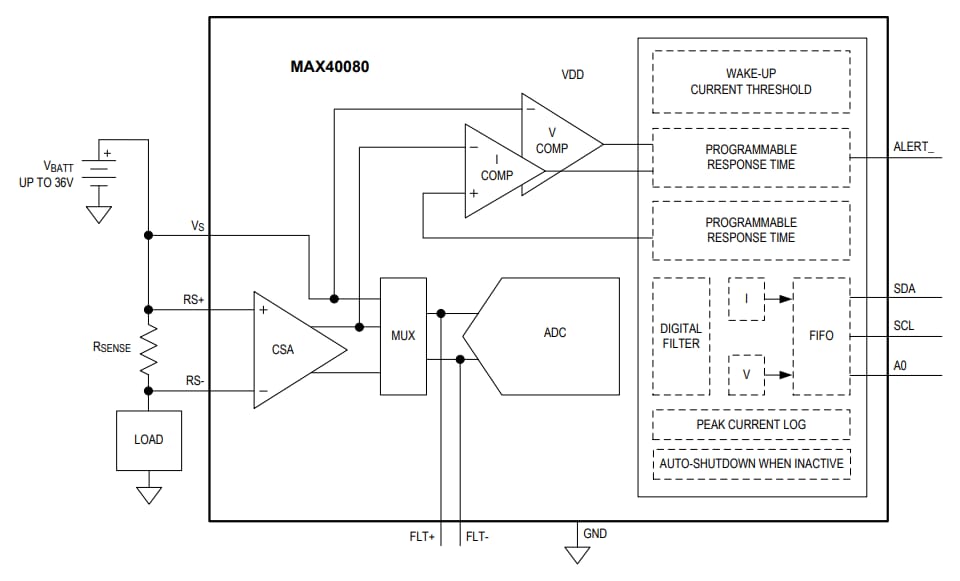

Schema a blocchi

Analog Devices / Maxim Integrated Amplificatore di rilevazione corrente MAX40080

Video

Pubblicato: 2021-11-18 | Aggiornato: 2023-04-17
