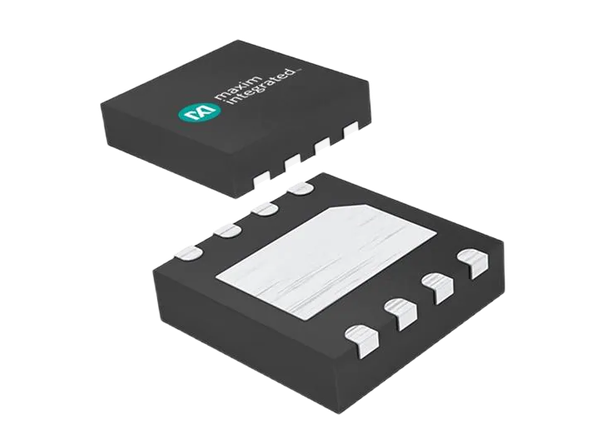

Analog Devices / Maxim Integrated Regolatori lineari PMOS MAX38912

I regolatori lineari PMOS MAX38912 di Analog Devices sono dispositivi ad alto PSRR e basso rumore che forniscono fino a 500 mA di corrente di carico. I regolatori presentano solo 11 µVrms di rumore all'uscita da 10 Hz a 100 kHz. I regolatori Analog Devices sono completamente protetti dai danni causati da circuiti interni. Ciò fornisce limitazione della corrente di spunto programmabile, limitazione della sovracorrente in uscita, limitazione della corrente inversa e protezione da sovraccarico termico.

Caratteristiche

  • Offrono un'ampia e flessibile gamma di funzionamento
    • Intervallo di alimentazione di ingresso: da 1,7 V a 5,5 V
    • Intervallo di tensione di uscita: da 0,8 V a 5 V
    • Corrente di uscita massima: 500 mA
    • Caduta di 24,3 mV a carico di 500 mA e tensione di ingresso di 5 V
    • Corrente di alimentazione senza carico 19,2 µA in modalità a bassa potenza
    • Corrente di alimentazione di 332 µA in modalità normale
    • Corrente di alimentazione di spegnimento: <1 µA
  • Riducono il rumore e migliorano la precisione
    • Rumore all'uscita 11 µVrms, da 10 Hz a 100 kHz
    • PSRR di 70 dB a 10 kHz, corrente di carico di 250 mA e separazione della tensione di ingresso e uscita di 300 mV
    • Precisione di ±1% CC su variazioni di carico, linea e temperatura
  • Assicurano facilità di utilizzo e protezione robusta
    • Stabili con capacità di uscita (minima effettiva) di 2 pF
    • Velocità di avvio progressivo programmabile
    • Protezione da sovratemperatura e sovracorrente
    • Protezione da corrente inversa
    • Uscita Power-OK di alimentazione efficiente
  • Riducono le dimensioni e migliorano l'affidabilità
    • Package WLP da 1,42 mm X 0,83 mm, 3x2, 6 bump, passo di 0,4 mm
    • Package TDFN a 8 pin, 2 mm x 2 mm
    • Temperatura di funzionamento: da -40 °C a +125 °C

Applicazioni

  • Telefoni cellulari
  • Fotocamere digitali e dispositivi audio
  • Attrezzatura con alimentazione a batteria e portatile
  • Sensori ad alte prestazioni per applicazioni portatili
  • Sensori IoT
  • Sensori di Imaging e ad alta frequenza

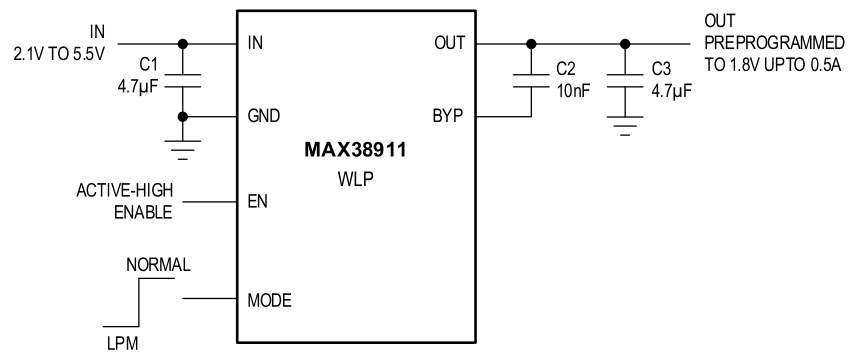

Diagramma di applicazione

Analog Devices / Maxim Integrated Regolatori lineari PMOS MAX38912

Kit di valutazione

Kit di valutazione MAX38912

Analog Devices / Maxim Integrated Kit di valutazione MAX38912

Valuta MAX38912 alloggiato in un package TDFN.

Learn MoreInformazioni su Analog Devices / Maxim Integrated Kit di valutazione MAX38912 View ProductsCorrelato a Analog Devices / Maxim Integrated Kit di valutazione MAX38912
Pubblicato: 2021-11-08 | Aggiornato: 2023-04-17
