Analog Devices / Maxim Integrated Schermatura MAX33015E
La schermatura MAX33015E di Analog Devices Inc. è una scheda per circuito stampato (PCB) interamente assemblata e testata che dimostra la funzionalità di MAX33015E. MAX33015E ADI è un ricetrasmettitore CAN (controller area network) a elevata protezione dai guasti di ±65 V, portata di ingresso di modo comune di ±25 V, modello corpo umano ESD ±45 kV.
La schermatura MAX33015E ADI è una schermatura Mbed/Arduino che può essere utilizzata anche come scheda di valutazione indipendente. La schermatura presenta un isolatore digitale utilizzato come traslatore di livello tra il ricetrasmettitore CAN e l'interfaccia del controller.
Caratteristiche
- Facile valutazione di MAX33015E
- Compatibilità con interfaccia I/O da 1,71V a 5,5V
- Layout della PCB comprovato
- Compatibile con la piattaforma Mbed/arduino
- Interamente assemblato e testato
Apparecchiature necessarie
- Schermatura MAX33015E
- Alimentazione CC da 5V, 500mA
- Oscilloscopio
- Generatore di segnale/funzione in grado di generare un segnale d'onda quadrata da 2,5MHz
Prodotti correlati
Analog Devices Inc. Ricetrasmettitori di rete di controllo dell’area MAX3301xE +5 V
Protezione estesa dai guasti ±65 V sul bus CAN per apparecchiature in cui è richiesta la protezione da sovratensione.

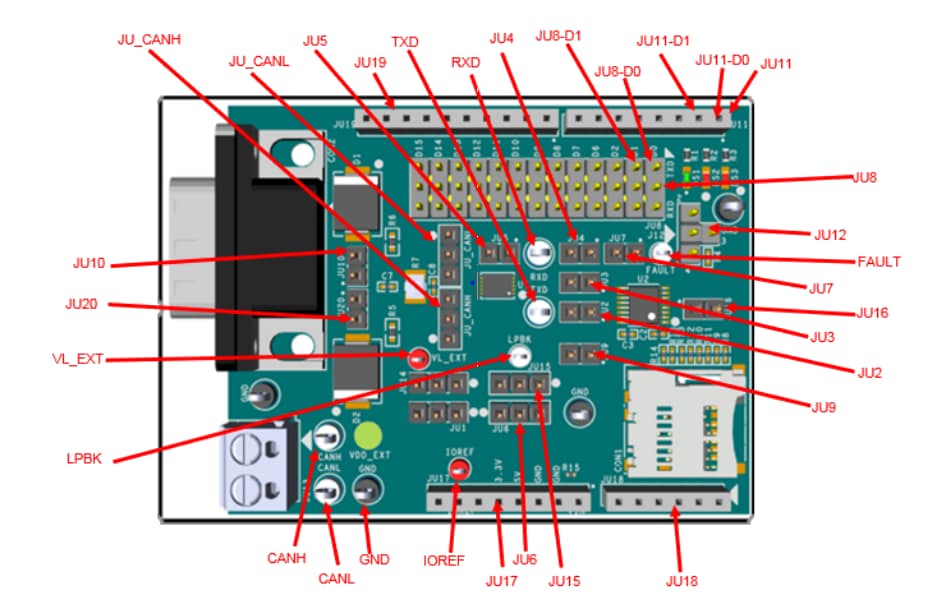

Posizioni dei punti di prova

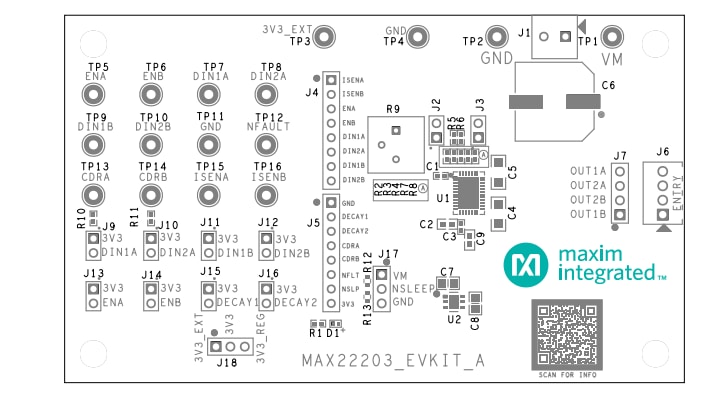

Layout della PCB
