Analog Devices / Maxim Integrated Kit di valutazione MAX25530
Il kit di valutazione MAX25530 di Analog Devices Inc. è configurato per valutare il funzionamento del CI MAX25530 che è un'alimentazione altamente integrata più driver di retroilluminazione LED per applicazioni TFT-LCD del settore automobilistico. Il kit di valutazione MAX25530 è una PCB a montaggio superficiale interamente assemblato e testato che fornisce una soluzione completa di gestione dell'energia per gli schermi del settore automobilistico. Il kit di valutazione integra un convertitore buck-boost, un convertitore boost, due controller di tensione di gate e un convertitore boost che alimenta un driver LED a quattro stringhe.
Il kit di valutazione MAX25530 ADI può essere configurato per funzionare in modalità indipendente o in modalità I2C. Il kit di valutazione offre un'interfaccia I2C che può funzionare in combinazione con la scheda adattatore MINIQUSB+ o un master I2C di terze parti. Il kit include anche un software compatibile con Windows® che fornisce una semplice interfaccia utente grafica (GUI) per l'esercizio delle funzionalità del CI.
Caratteristiche
- Dimostra la robustezza di MAX25530
- Portata di ingresso da 2,8V a 5,5V per sezione di potenza TFT
- Portata di ingresso da 4,5V a 42V per la sezione driver LED
- Boost programmabile da 2,2MHz o 430kHz I2C e frequenza di commutazione buck-boost invertita con opzione di ampio spettro sulla sezione di potenza TFT
- Frequenza boost programmabile da 2,2MHz o 440kHz I2C con opzione ad ampio spettro sulla sezione driver LED con quattro driver LED da 150mA
- Tensioni di uscita predefinite della sezione TFT (modalità indipendente)
- Uscita +6V a 120mA (regolatore switching step-up)
- Uscita da -6 V a 100mA (regolatore switching buck-boost di inversione)
- Uscita A +16V a 10mA (pompa di carica positiva)
- Uscita da -7V a 10mA (pompa di carica negativa)
- Correnti di uscita a stringa LED HB configurabili per 20mA, 50mA, 100mA, 120mA o 150mA
- Sequenziamento di uscita TFT flessibile del resistore (modalità indipendente)
- Dimostra le funzionalità di limitazione di corrente ciclo per ciclo e di esclusione termica sul driver LED boost
- Dimostra l'ottimizzazione adattiva della tensione nella sezione driver LED
- Programmabilità I2C
- GUI dedicato
- Layout della PCB e progettazione termica comprovati
- Interamente assemblato e testato
Apparecchiature necessarie
- Kit EV MAX25530
- Alimentazione CC da 2,8 a 5,5V, 2A
- Alimentazione CC da 5V a 36V, 4A
- Due voltmetri digitali (DVMs)
- Quattro stringhe di LED HB collegati in serie (6 LED ciascuno) con una tensione nominale di almeno 150mA
- Sonda di corrente per misurare la corrente LED HB
- Scheda di interfaccia MINIQUSB+ con cavo USB
- PC compatibile con Windows con una porta USB di ricambio
Prodotti correlati
Analog Devices / Maxim Integrated Driver di retroilluminazione a 4 canali per il settore automobilistico MAX25530
Progettati per applicazioni TFT-LCD nel settore automobilistico.

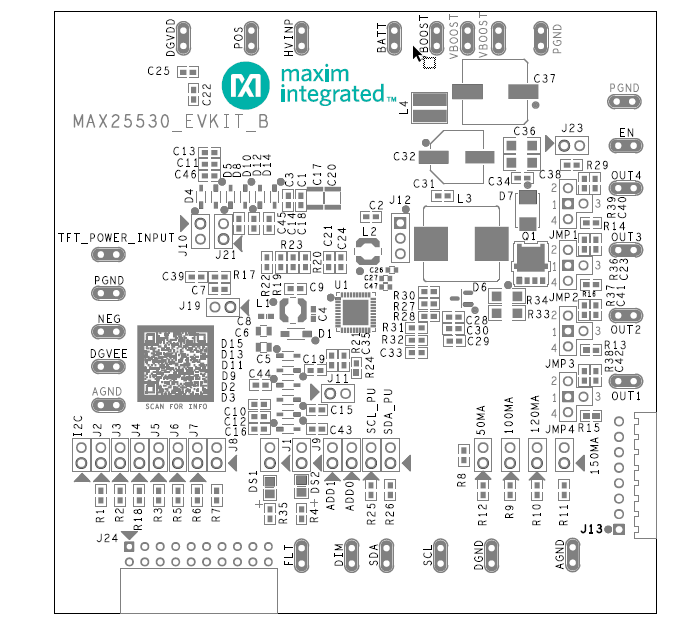

Layout della PCB
