Analog Devices / Maxim Integrated Kit di valutazione MAX25432BEVKIT

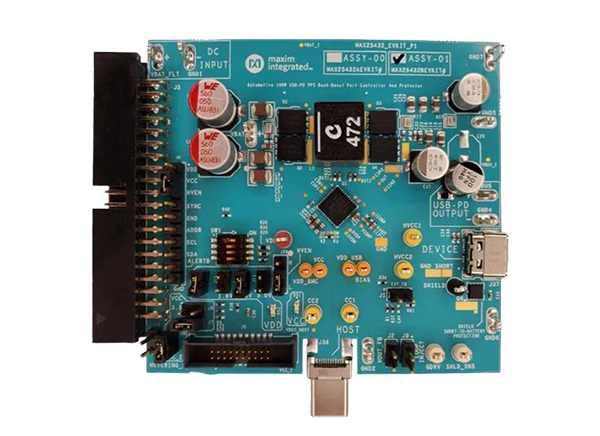

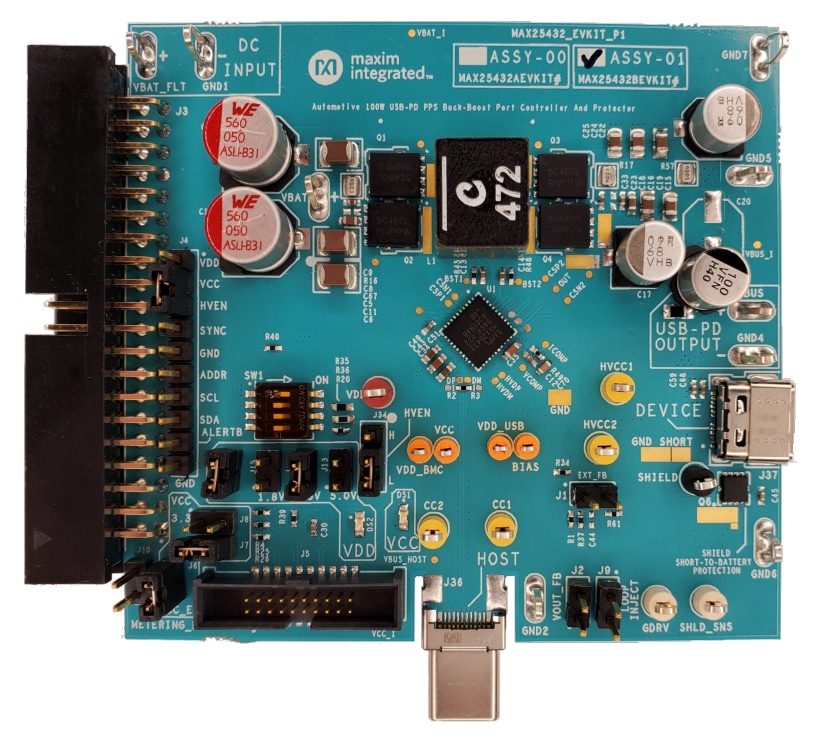

Il kit di valutazione MAX25432BEVKIT di Analog Devices è una scheda per circuito stampato (PCB) assemblata e testata, progettata per dimostrare rapidamente e facilmente il CI MAX25432. Il controller e il protettore per porta buck-boost per il settore automobilistico MAX25432 sono progettati per applicazioni host USB o DFP (a valle) del settore automobilistico. Il MAX25432 combina un controller buck-boost di grado adatto per il settore automobilistico per fornire alimentazione programmabile (PPS) a gamma completa da 3,3V a 21V fino a 6,35A, un front-end analogico (AFE) di fornitura di alimentazione USB (PD USB), supporto di carica USB precedente e interruttori di protezione USB di tipo C®. Il kit presenta il controller e protezione della porta buck-boost PPS USB-PD da 100W per il settore automobilistico MAX25432BATLG/V+ destinato alle applicazioni di unità principale, hub multimediale, infotainment del sedile posteriore e porta di ricarica dedicata (DCP).
Il kit di valutazione MAX25432BEVKIT di Analog Devices dimostra il rilevamento e la protezione corto-batteria della schermatura intelligente disponibili su MAX25432. La funzione di protezione e rilevamento corto-batteria della schermatura intelligente protegge da correnti di cortocircuito elevate che scorrono dalla batteria dell'auto attraverso la schermatura del cavo per modulare la messa a terra durante gli eventi di guasto, prevenendo i danni al modulo dell'auto.
Caratteristiche
- USB-PD Rev. 3.0 da 100W con PPS per applicazioni CDP e DCP
- Supporto di carica USB 2.0 Legacy—soddisfa MFi R3x
- PDO fissi e potenziati programmabili utilizzando la scheda feather e la GUI
- Punti di prova disponibili per i segnali e l'analisi buck-boost
- Layout PCB interamente assemblato e testato
Contenuto del kit
- Una scheda madre MAX25432B
- Una scheda Feather e un cavo a nastro a 20 pin
- Una scheda Pico e un cavo a nastro a 10 pin
- Una scheda di breakout USB-C
- Un cavo USB tipo C 5A da 6 piedi
- Due cavi USB Micro-B
Apparecchiature necessarie
- Una scheda madre del kit EV MAX25432B
- Una scheda Feather
- Un cavo USB tipo C
- Un alimentazione CC da 14V/8A o una batteria per auto (VBAT) (non inclusa)
- Un dispositivo USB-PD con PPS come uno smartphone o un trigger PD (non incluso)
Prodotti correlati
Analog Devices / Maxim Integrated Controller e protezione della porta per il settore automobilistico MAX25432
Progettati per applicazioni host USB o DFP (a valle) del settore automobilistico.

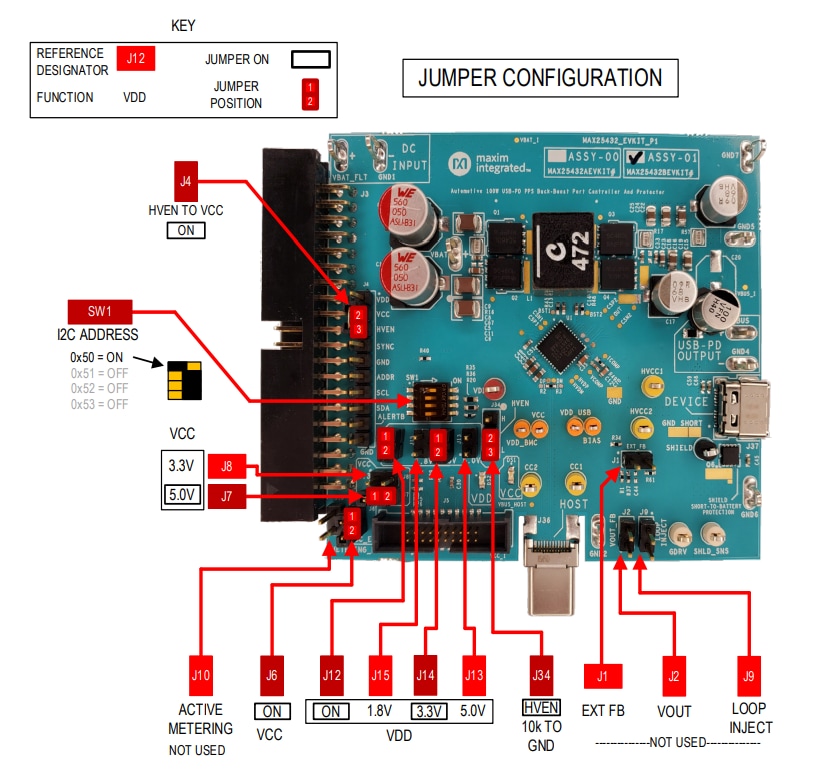

CONFIGURAZIONE JUMPER
