Analog Devices / Maxim Integrated Controller e protezione della porta per il settore automobilistico MAX25432
Il controller e il protettore per porta buck-boost per il settore automobilistico MAX25432 d Analog Devices sono progettati per applicazioni host USB o DFP (a valle) del settore automobilistico. Il MAX25432 combina un controller buck-boost di grado adatto per il settore automobilistico per fornire alimentazione programmabile (PPS) a gamma completa da 3,3V a 21V fino a 6,35A, un front-end analogico (AFE) di fornitura di alimentazione USB (PD USB), supporto di carica USB precedente e interruttori di protezione USB di tipo C®. Gli interruttori di protezione forniscono protezione ESD a livello di sistema per il settore automobilistico e protezione da cortocircuito a 24V per D+, D-, CC1, CC2 e VCONN. Il dispositivo MAX25432 supporta opzionalmente modalità di ricarica legacy per i telefoni passeggeri più vecchi, tra cui BC1.2, Apple Charge, Apple CarPlay®, Apple MFi e USB On-The-Go (OTG).
Il MAX25432B di Analog Devices integra un AFE PD USB, che supporta la caratteristica tecnica di interfaccia controller porta USB-IF Type-C (TCPCI) e può interfacciarsi con qualsiasi master I2C nell'applicazione. Nel frattempo, il MAX25432A fornisce protezione di passaggio del segnale del canale di configurazione (CC) per un controller PD USB esterno. I dispositivi G-suffisso includono il rilevamento intelligente e la protezione per evitare correnti elevate di cortocircuito che scorrono dalla batteria dell'auto attraverso la schermatura del cavo a terra durante gli eventi di guasto, prevenendo così danni al modulo dell'auto.
Il MAX25432 è alloggiato in un piccolo package TQFN-EP a 40 pin da 6mm x 6mm e richiede pochissimi componenti esterni. Il kit di valutazione (EV) MAX25432 e il materiale collaterale forniscono una pratica piattaforma al progettista per una rapida valutazione con tempi di sviluppo di test e firmware ridotti.
Caratteristiche
- PHY PD USB che è standard TCPCI per l'uso con qualsiasi master C2I a basso costo (CI Hub, MCU, SoC)
- PHY BMC regolato su offset di terra per il massimo rapporto segnale-rumore
- Versioni non TCPC disponibili per la protezione del controller PD USB esterno (MAX25432A)
- Controller buck-boost integrato per ponte H esterno
- Intervallo di funzionamento di ingresso da 4,5V a 36V
- Frequenza di commutazione 220kHz, 300kHz e 400kHz
- Sincronizzazione di frequenza esterna e spettro esteso per EMI ridotte
- Supporto APDO PD USB – TID 5821
- Tensione di passo programmabile di 10 mV
- Dimensioni passo di corrente programmabile di 25mA
- Compensazione integrata del cavo fino a 516mΩ
- Conforme allo standard AEC-Q100 e AEC-Q006
- Massima prestazione, massima sicurezza e minor costo della protezione cavo schermato passeggero contro corto verso batteria
- Riduce al minimo le correnti di cortocircuito con una piccola soluzione a FET singolo
- Amplificatori di rilevamento corrente a monte integrati, ADC e DAC
- Interruttori VCONN intelligenti, affidabili e integrati da 3,3V a 5,0V, 1,5W
- Dimensioni passo di sovracorrente programmabile da 50mA
- Protezione integrata da 24V CC su uscite protette HVD+, HVD-, HVCC1, HVCC2
- Supporto di carica USB 2.0 legacy integrato che include BC1,2, Apple carplay, OTG e Apple MFi Rev 3x
- Protezione ESD integrata con scarico dei contatti di ±15kV/±8kV ISO 10605 e IEC 61000-4-2
- Intervallo delle temperature di funzionamento da -40°C a +125°C
- Package TQFN a 40 Pin, 6mm x 6mm con EP
Applicazioni
- Hub USB, scatole di breakout e hub multimediali
- Moduli di carica dedicati
- Moduli di intrattenimento per sedili posteriori
- Unità principale, radio, navigazione
Kit di valutazione associato
Analog Devices / Maxim Integrated Kit di valutazione MAX25432BEVKIT
Una PCB assemblata e testata progettata per dimostrare rapidamente e facilmente il CI MAX25432.
Schema a blocchi semplificato

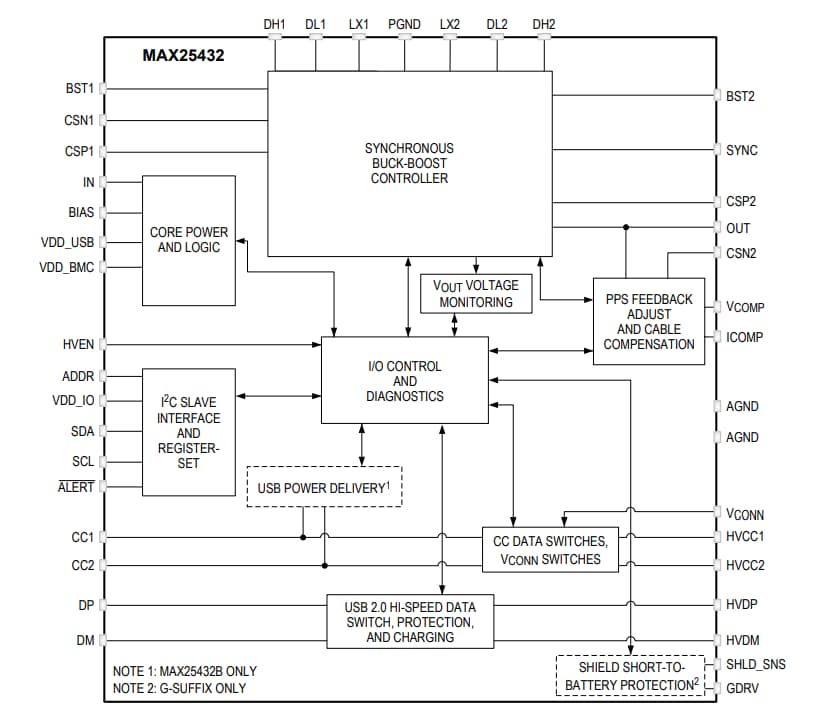

Diagramma a blocchi funzionali
