Analog Devices / Maxim Integrated Kit di valutazione per isolatore MAX22565CAEVKIT

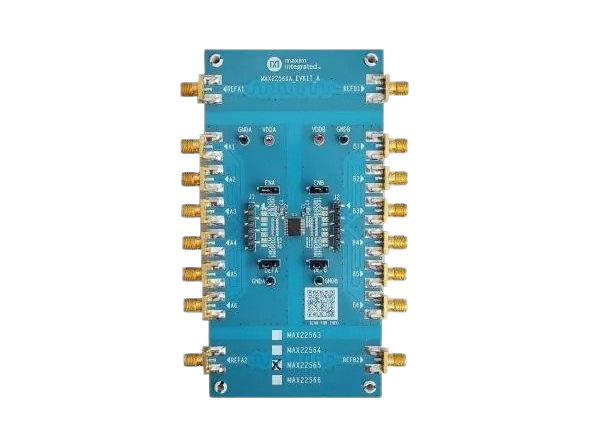

Il kit di valutazione per isolatore MAX22565CAEVKIT di Analog Devices offre un design collaudato per valutare il MAX22565, un isolatore digitale galvanico rinforzato a sei canali in un package SSOP a 20 pin. MAX22565CAEVKIT è completamente assemblato e testato e viene fornito poplato da MAX22565CAAP+. I MAX22163−MAX22166 e MAX22663-MAX22666 sono funzionalmente equivalenti al MAX22563−MAX22566, ma forniti in diversi tipi di package. Il MAX22163-MAX22166 è disponibile in un package QSOP a 16 pin e il MAX22663-MAX22666 è disponibile in un package SOIC ampio a 16 pin. Il kit MAX22565EVKIT è in grado di valutare la funzionalità e le prestazioni elettriche dell'intera famiglia di prodotti dei dispositivi.

Il MAX22565CAEVKIT di Analog Devices deve essere alimentato da due alimentatori isolati indipendenti con una tensione di uscita nominale compresa tra 1,71 V e 5,5 V. Può essere utilizzata anche una singola alimentazione per valutare i parametri elettrici del dispositivo senza alcun isolamento tra i due lati.

Caratteristiche

  • Vasta gamma di velocità di trasferimento dati da CC a 200 Mbps
  • MAX22565 con configurazione a canale 5:1
  • Connettori SMA per un facile collegamento a apparecchiature esterne
  • Ampio intervallo di tensione di alimentazione: da 1,7 V a 5,5 V
  • Isolamento garantito fino a 3,75 kVRMS per 60 s
  • Intervallo di temperature: da -40 °C a +125 °C
  • Layout della PCB comprovato

Apparecchiature necessarie

  • Kit di valutazione MAX22565CAEVKIT
  • Due alimentatori CC con un intervallo di uscita da 1,71 V a 5,5 V
  • Generatore di segnale/funzione
  • Oscilloscopio

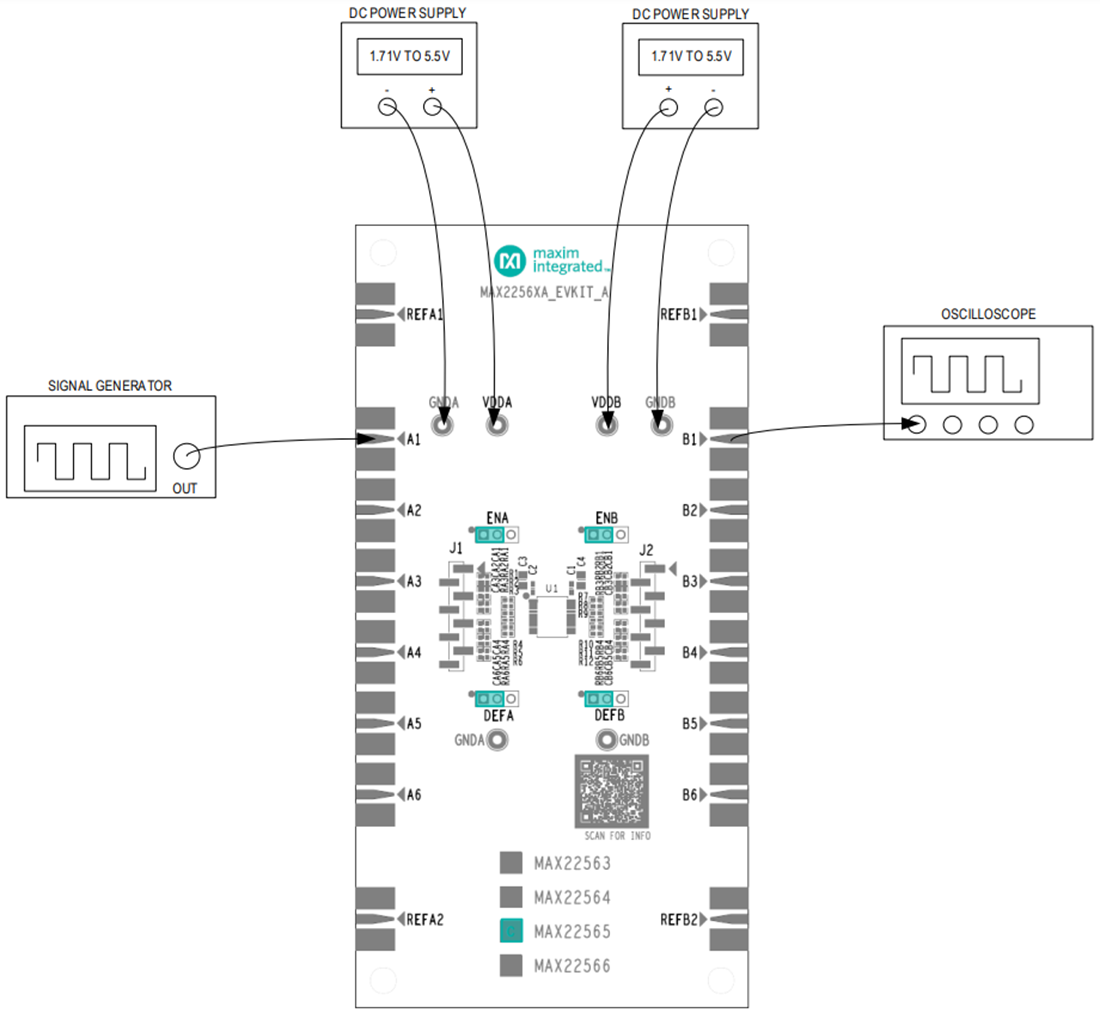

Configurazione di prova

Disegno meccanico - Analog Devices / Maxim Integrated Kit di valutazione per isolatore MAX22565CAEVKIT
