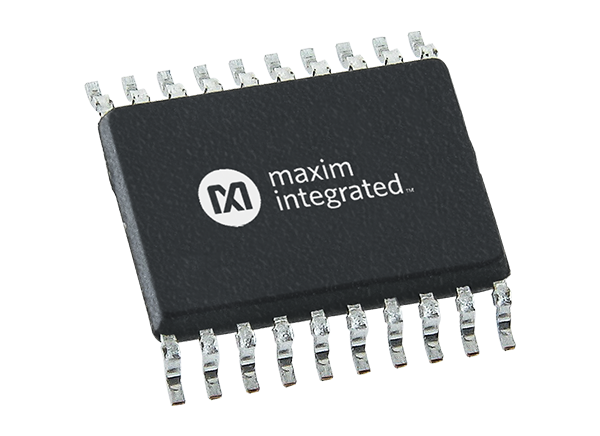

Analog Devices / Maxim Integrated Isolatori digitali MAX22563−MAX22566

I dispositivi MAX22563 e MAX22566 di Analog Devices sono una famiglia di isolatori galvanici digitali a 6 canali, rinforzati, veloci e a bassa potenza che utilizzano la tecnologia di processo brevettata. Tutti i dispositivi presentano un isolamento rinforzato con una tensione nominale di resistenza di 3,75 kV_RMS per 60 secondi. Sia i dispositivi automobilistici che quelli per uso generico sono classificati per il funzionamento a temperature ambiente da -40 °C a +125 °C. Questi moduli di Analog devices trasferiscono i segnali digitali tra circuiti con diversi domini di potenza, utilizzando appena 0,71 mW per canale a 1 Mbps (alimentazione da 1,8 V). La funzione a bassa potenza riduce la dissipazione del sistema, aumenta l'affidabilità e consente design compatti. I dispositivi sono disponibili con una velocità dati massima di 25 Mbps o 200 Mbps e con uscita di default alta o bassa selezionabile dall'utente. I dispositivi presentano un basso ritardo di propagazione e una bassa irregolarità (jitter) di clock, che riduce la latenza del sistema.

Le alimentazioni indipendenti da 1,71 V a 5,5 V su ciascun lato rendono inoltre i dispositivi adatti per l'uso come traslatori di livello. MAX22563 presenta tre canali che trasmettono i segnali in una direzione e tre che trasmettono nella direzione opposta. MAX22564 offre quattro canali che trasmettono i segnali in una direzione e due che trasmettono nella direzione opposta. MAX22565 presenta cinque canali che trasmettono i segnali in una direzione e uno che trasmette nella direzione opposta. Il MAX22566 di Analog Devices presenta tutti e sei i canali che trasmettono i segnali in un'unica direzione. I dispositivi con suffisso /V sono certificati AEC-Q100.

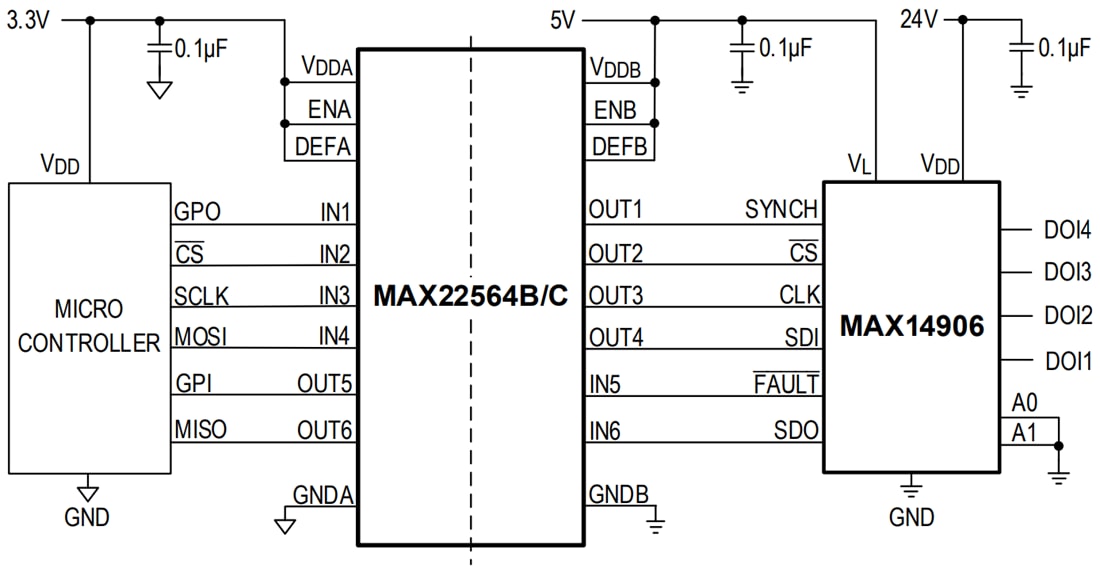

Caratteristiche

Certificazione AEC-Q100 per dispositivi /V
Isolamento galvanico rinforzato per segnali digitali
- SSOP a 20 conduttori con spazio libero e creepage di 5,5 mm
- Resiste a 3,75 kV_RMS per 60 s (V_ISO)
- Resiste continuamente a 784 V_RMS (V_IOWM)
- Sopporta sovratensione di ±12,8 kV tra GNDA e GNDB con forma d'onda di 1,2/50 μs
- CMTI elevato (50 kV/μs, tip.)
Basso consumo energetico
- 0,71 mW per canale a 1 Mbps con V_DD = 1,8 V
- 1,34 mW per canale a 1 Mbps con V_DD = 3,3 V
- 3,21 mW per canale a 100 Mbps con V_DD = 1,8 V

Basso ritardo di propagazione e basso jitter
- Velocità dati massima fino a 200 Mbps
- Basso ritardo di propagazione 7 ns (tip.) a V_DD = 3,3 V
- Jitter del clock RMS 11,1ps (tip.)
Approvazioni normative di sicurezza (in attesa)
- UL conforme a UL1577
- cUL secondo il Bollettino CSA 5A
- Isolamento rinforzato VDE 0884-11
