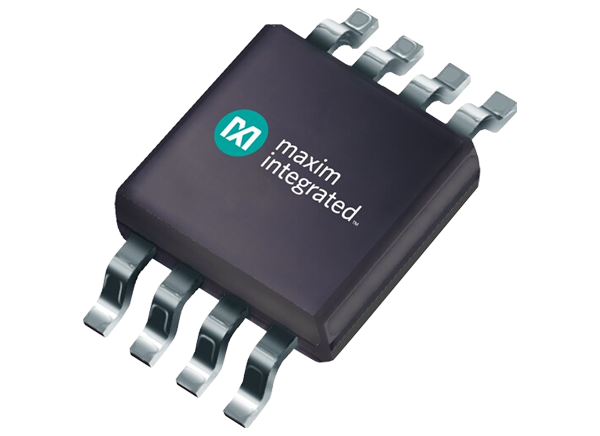

Analog Devices / Maxim Integrated Isolatori digitali a due canali MAX22290 e MAX22291

Gli isolatori digitali a due canali MAX22290 e MAX22291 di Analog Devices sono una famiglia di isolatori galvanici digitali veloci e a bassa potenza, che utilizzano la tecnologia di processo proprietaria. Tutti i dispositivi presentano un isolamento rinforzato per una tensione nominale di resistenza di 3 kVRMS per 60 secondi. Sia i dispositivi per il settore automobilistico che quelli per uso generico sono classificati per il funzionamento a temperature ambiente comprese tra -40 °C e +125 °C. Le parti con suffisso a/V sono conformi alla qualifica AEC-Q100.

Questi dispositivi utilizzano solo 0,78 mW per canale a 1 Mbps per il trasferimento di segnali digitali tra circuiti con domini di potenza diversi (alimentazione 1,8 V). La funzione a bassa potenza riduce la dissipazione del sistema, aumenta l'affidabilità e consente design compatti. I dispositivi sono disponibili con una velocità dati massima di 25 Mbps o 200 Mbps e con uscite di default alte o basse. Ogni dispositivo presenta un basso ritardo di propagazione e una bassa irregolarità (jitter) di clock, che riduce la latenza del sistema. Degli alimentatori indipendenti da 1,71 V a 5,5 V su ciascun lato dell'isolatore consentono l'uso di questo dispositivo per traslatori di livello.

Il MAX22290 di Analog Devices presenta due canali che trasferiscono i dati nella stessa direzione. I due canali del MAX22291 trasferiscono i dati in direzioni opposte, rendendolo MAX22291 ideale per isolare le linee Tx e Rx di un ricetrasmettitore.

Caratteristiche

  • Qualifica AEC-Q100 per dispositivi /V
  • Isolamento galvanico rinforzato per segnali digitali
    • 8-SOIC con 4 mm di dispersione e gioco
    • Resiste a 3 kVRMS per 60 s (VISO)
    • Resiste continuamente a 445 VRMS (VIOWM)
    • Sopporta sovratensione di ±10 kV tra GNDA e GNDB con forma d'onda di 1,2/50 µs
    • CMTI elevato (50 kV/µs, tip.)
  • Basso consumo energetico
    • 0,78 mW per canale a 1 Mbps con VDD_ = 1,8 V
    • 1,47 mW per canale a 1 Mbps con VDD_ = 3,3 V
    • 3,28 mW per canale a 100 Mbps con VDD_ = 1,8 V
  • Basso ritardo di propagazione e basso jitter
    • Velocità dati massima: fino a 200 Mbps
    • Basso ritardo di propagazione: 7 ns (tip.) a VDD_ = 3,3 V
    • Jitter del clock RMS: 7,5 ps (tip.)
  • Approvazioni di sicurezza e conformità ai requisiti normativi
    • UL conforme a UL1577
    • cUL secondo il Bollettino CSA 5A
    • Isolamento rinforzato VDE 0884-11 (in attesa)

Applicazioni

  • Settore automobilistico
    • Veicolo elettrico ibrido (HEV)
    • Caricabatterie
    • Sistema di gestione batteria (BMS)
    • Invertitori
  • Industriale
    • SPI isolato
    • RS-232, RS-485/RS-422 isolato, CAN
    • Comunicazioni Fieldbus
    • Azionamento motore

Strumenti di sviluppo

Kit di valutazione MAX2224x/MAX2229x

Analog Devices / Maxim Integrated Kit di valutazione MAX2224x/MAX2229x

Un design collaudato per valutare gli isolatori digitali galvanici MAX2224x/MAX2229x, rinforzati, a 2 canali.

Learn MoreInformazioni su Analog Devices / Maxim Integrated Kit di valutazione MAX2224x/MAX2229x View ProductsCorrelato a Analog Devices / Maxim Integrated Kit di valutazione MAX2224x/MAX2229x

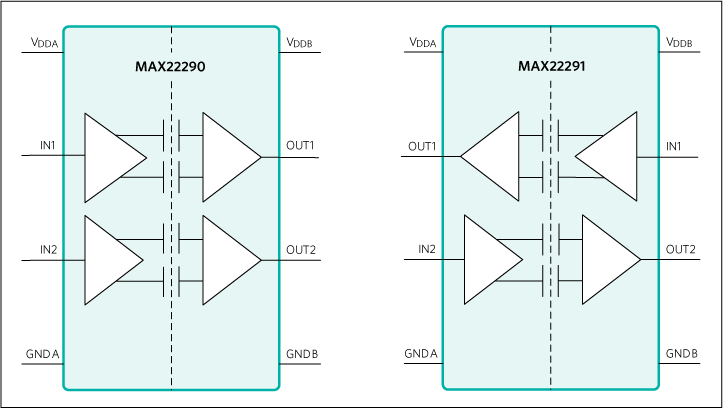

Diagramma funzionale

Schema a blocchi - Analog Devices / Maxim Integrated Isolatori digitali a due canali MAX22290 e MAX22291
Pubblicato: 2021-12-08 | Aggiornato: 2023-04-17
