Analog Devices / Maxim Integrated Ricetrasmettitori compatibili con il sistema Home Bus MAX22288
I ricetrasmettitori compatibili con il sistema Home Bus MAX22288 di Analog Devices sono utilizzati dove i dati e l'alimentazione sono trasferiti su una singola coppia di cavi. I ricetrasmettitori riducono al minimo la necessità di componenti esterni e forniscono una comunicazione robusta utilizzando una terminazione del cavo dinamica. Questo migliora la qualità del segnale con cavi più lunghi e velocità di trasmissione dati più elevate. Le uscite dati del dispositivo AIO/BIO non caricano il bus quando MAX22288 non è alimentato. Il MAX22288 di Analog Devices supporta il passaggio di dati con una velocità fino a 200 Kbps.
Caratteristiche
- Comunicazione robusta con configurabilità
- La terminazione dinamica del cavo migliora la qualità del segnale per applicazioni ad alta velocità
- Velocità di risposta regolabile per basse EMI
- Massima velocità di trasmissione dati fino a 200kbps su CAVO UTP da 1000m
- Soglie ricevitore programmabili
- Risparmio di spazio

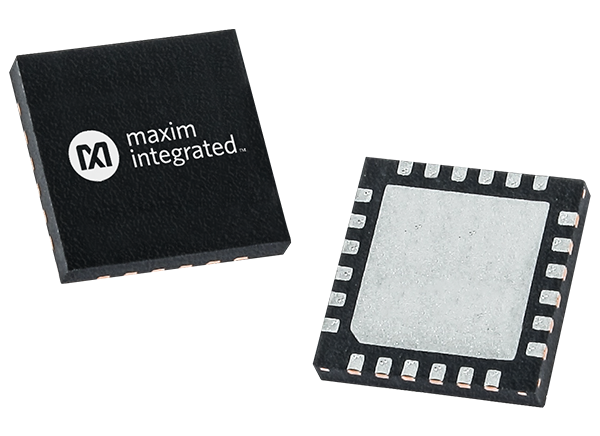

- Package TQFN 4mm x 4mm
- Compatibile da pin a pin con MAX22088
- Protezione integrata
- Protezione ESD a traferro IEC 61000-4-2 ± 8kV e ± 15kV
- Protezione da sovratensione transitoria IEC 61000-4-5 ± 1kV con componenti esterni selezionati
- Intervallo della temperatura di funzionamento: da -40 °C a +125 °C
Applicazioni
- Impianti di riscaldamento e condizionamento
- Controller per edifici
- IoT industriale

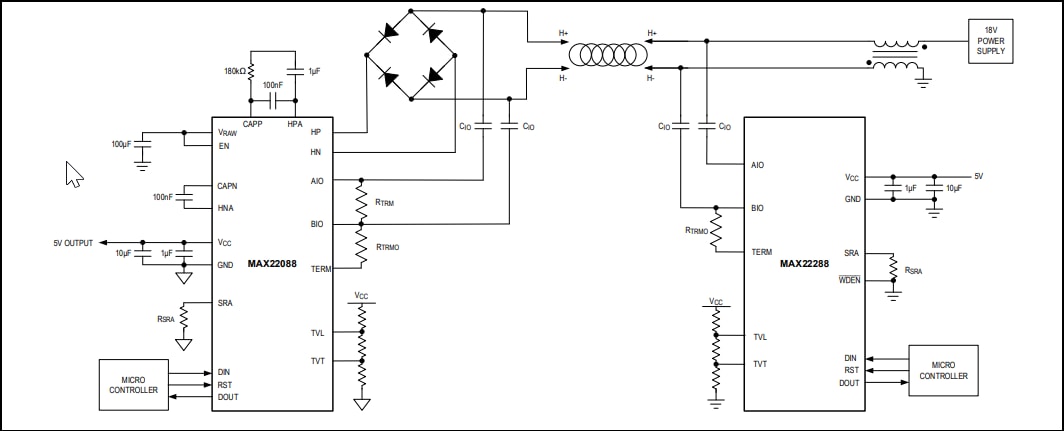

Sistema Bus domestico semplificato (HBS)
Kit di valutazione
Analog Devices / Maxim Integrated Kit di valutazione MAX22288
Utilizzato per valutare il ricetrasmettitore compatibile con il sistema bus domestico (HBS) MAX22288.
Pubblicato: 2021-10-08
| Aggiornato: 2023-04-17
