Analog Devices / Maxim Integrated Ingresso digitale ottale industriale MAX22199
L'ingresso digitale ottale industriale MAX22199 di Analog Devices traduce otto ingressi industriali con assorbimento di corrente da 24 V in un'uscita compatibile SPI serializzata che si interfaccia con la logica da 3 V a 5,5 V. Il dispositivo di ingresso digitale industriale conforme a IEC 61131-2 funziona come otto ingressi digitali di tipo 1/tipo 3 o quattro ingressi digitali di tipo 2. L'ingresso digitale ottale industriale MAX22199 presenta funzioni diagnostiche, tra cui l'arresto termico, l'allarme di sottotensione a 24 V, l'allarme di tensione mancante a 24 V e il rilevamento degli errori di comunicazione SPI e CRC. Tutti i guasti offrono la configurazione per generare un'interruzione utilizzando il pin di GUASTO.

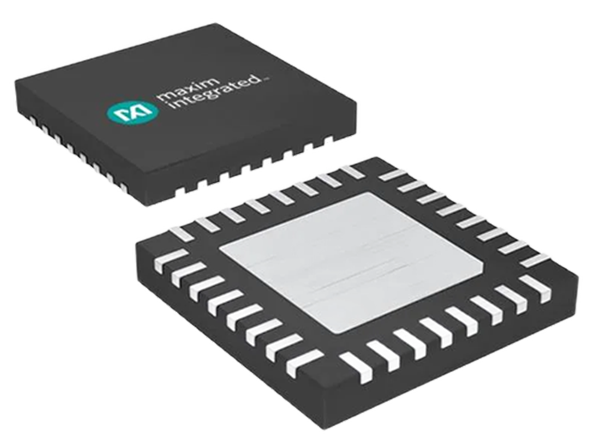

Il MAX22199 di Analog Devices ha un'interfaccia SPI a 4 pin e utilizza l'ingresso LATCH per sincronizzare il campionamento dei dati di ingresso su più dispositivi.L'interfaccia SPI funziona a livelli logici di 3,3 V o 5 V controllati dal pin VL ed è disponibile in un package TQFN di 5 mm x 5 mm.
Caratteristiche
- L'elevata integrazione riduce il conteggio BOM e lo spazio sulla scheda
- Otto canali di ingresso con il serializzatore
- Funziona direttamente dall'alimentazione sul campo (da 7V a 65V)
- Compatibile con logica a 3,3V o 5V
- Package TQFN 5mm x 5mm
- Potenza ridotta e bassa dissipazione di potenza
- Corrente di alimentazione 0,6mA (tipo)
- Limitatori di corrente di ingresso accurati ±11%
- Driver LED sul lato del campo senza energia
- Bassa dissipazione di potenza con tensione di ingresso negativa
- Tolleranza ai guasti
- Protezione di ingresso fino ±40V
- Monitor di tensione di alimentazione sul campo integrati
- Rilevamento errore SPI CRC a 5 Bit
- La configurabilità consente un'ampia gamma di applicazioni
- Corrente di ingresso configurabile da 0,5mA a 3,4mA
- Filtraggio anti-rimbalzo di ingresso selezionabile
- Le sorgenti attuali possono essere disattivate
- Supporta SPI daisy-chain e SPI diretto
- Design robusto
- ESD contatto ±8kV e ESD a traferro ±15kV utilizzando
- Resistore minimo 1kΩ
- Tolleranza alla sovratensione ±2kV con resistore minimo 1kΩ
- Temperatura ambiente di funzionamento da -40°C a +125°C
- La diagnostica avanzata può essere fornita da MAX22190
- Compatibile pin-to-pin
- Compatibile con registrazione
Applicazioni
- Controllori logici programmabili
- Sistema di controllo distribuito
- Controllo motori
- Automazione per edifici
Kit di valutazione associato
Analog Devices / Maxim Integrated Kit di valutazione MAX22199EVKIT
Fornisce le applicazioni hardware & software necessarie per valutare l'ingresso digitale ottale industriale MAX22199.

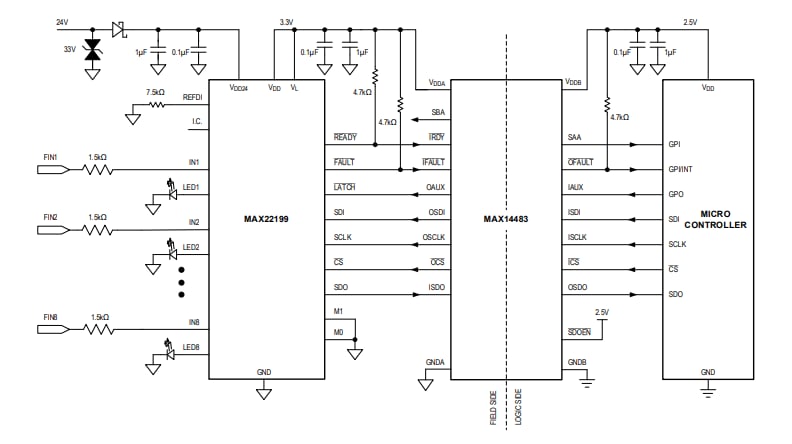

Schema a blocchi
Pubblicato: 2021-11-09
| Aggiornato: 2023-04-17
