Analog Devices / Maxim Integrated Regolatore switching Step-Down MAX20812
Il regolatore switching Step-Down MAX20812 di Analog Devices Inc. ha una portata di tensione di ingresso da 2,7 V a 16 V e una frequenza di commutazione configurabile da 500 kHz a 3 MHz. Il MAX20812 di ADI fornisce fino a 6 A di corrente di carico per uscita. Le due uscite possono essere collegate in parallelo come un regolatore bifase ad uscita singola che supporta fino a 12A di corrente di carico.
Il regolatore switching Step-Down MAX20812 ADI utilizza il controllo in modalità di corrente a frequenza fissa con compensazione interna. I regolatori a doppia commutazione funzionano a 180° fuori fase. Il MAX20812 presenta uno schema di modulazione avanzato (AMS) selezionabile per fornire prestazioni transitorie di carico dinamico migliorate.
Inoltre, il dispositivo offre anche il funzionamento in modalità di corrente discontinua (DCM) selezionabile per migliorare l'efficienza a carico leggero. Le impostazioni di funzionamento e le funzioni configurabili sono selezionate collegando i resistori pin-strap dai pin PGM_ a terra.
Il MAX20812 integra protezioni multiple, tra cui sovracorrente positiva e negativa, sovratensione di uscita e protezione da sovratemperatura. Queste caratteristiche sono integrate in un package FC2QFN compatto da 3,5mm x 4,6mm.
Caratteristiche
- Alta densità di potenza con basso numero di componenti
- Funzionamento a doppia uscita o a doppia fase
- Funzionamento ad alimentazione singola con LDO integrato per la generazione della polarizzazione
- Polarizzazione esterna opzionale da 2,5V a 5,5V per una maggiore efficienza
- Package FC2QFN compatto da 3,5mm x 4,6mm, 21 Pin
- Compensazione interna
- Ampio intervallo di azionamento
- Portata di tensione di ingresso da 2,7V a 16V
- Portata di tensione di uscita da 0,5V a 5,8V
- Frequenza di commutazione configurabile da 500kHz a 3MHz
- Intervallo di temperatura di giunzione da –40°C a +125°C
- Tre pin di programmazione con cinturino a pin per selezionare configurazioni diverse
- Abilitazione indipendente e alimentazione efficiente per ogni uscita
- Prestazioni ed efficienza ottimizzate
- Efficienza di picco del 92,5% con VDDH = 12V, VOUT = 1,8V e FSW = 1MHz
- Funzionamento a 180° fuori fase interlacciato
- AMS selezionabile per migliorare il transiente di carico
- DCM selezionabile per migliorare l'efficienza a carico leggero
- Bilanciamento della corrente attiva per funzionamento a doppia fase
Applicazioni
- Apparecchiature di comunicazione
- Apparecchiature per il collegamento in rete
- Apparecchiature per server e archiviazione
- Regolatori di tensione del punto di carico
- Chipset µP
- Memoria VDDQ
- Pin I/O di un FPGA/DSP/MCU
Kit associato
Analog Devices / Maxim Integrated Kit di valutazione MAX20812
Una piattaforma di riferimento progettata per valutare il MAX20812, un CI del regolatore switching CC-CC a doppia uscita.

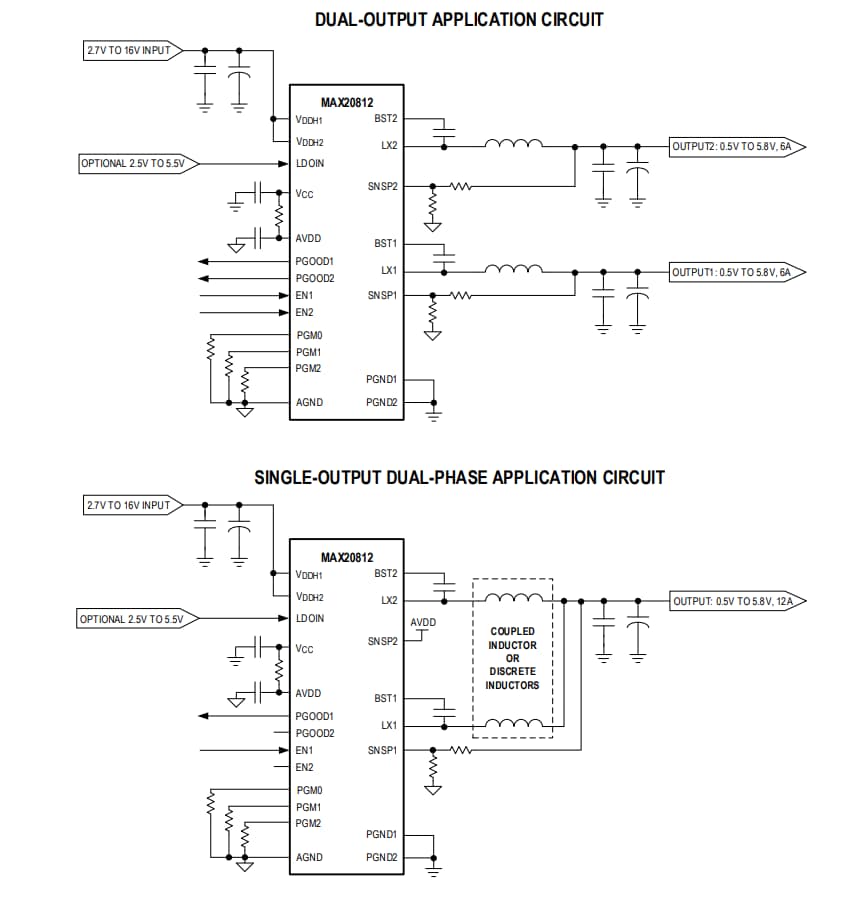

Circuiti applicativi semplificati

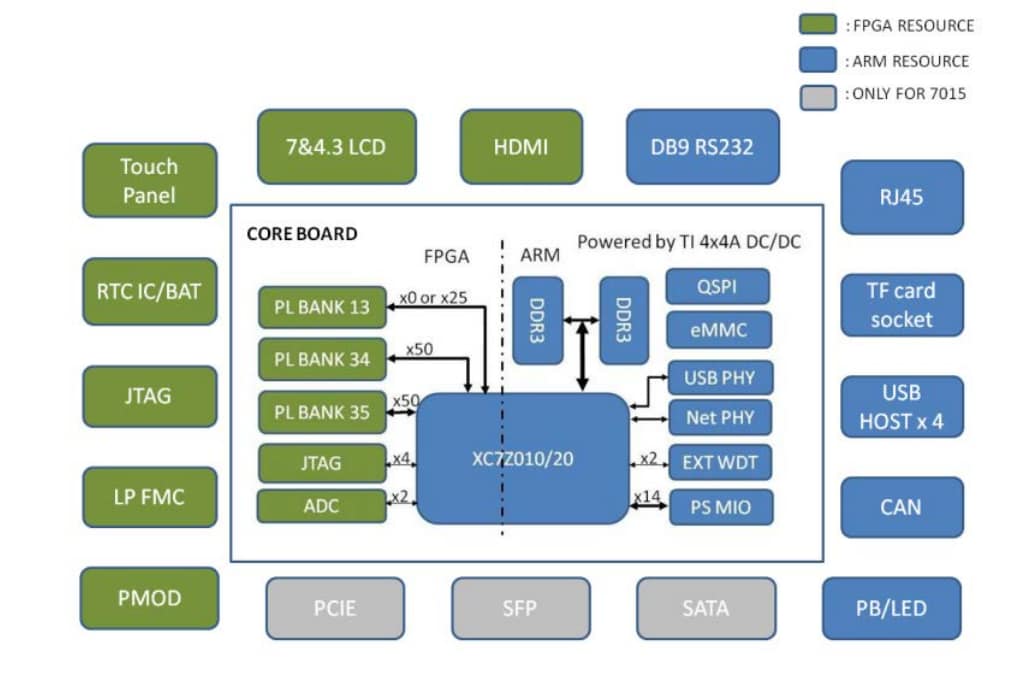

Schema a blocchi
