Analog Devices / Maxim Integrated Kit di valutazione MAX20808EVKIT

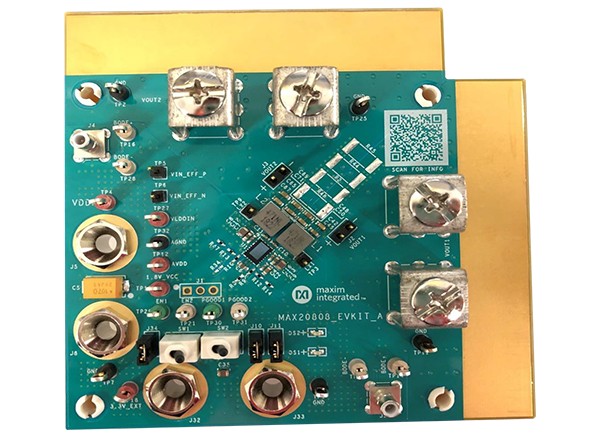

Il kit di valutazione MAX20808EVKIT di Analog Devices è una piattaforma di riferimento per il regolatore di commutazione step-down a doppia uscita MAX20808. MAX20808 è progettato per funzionare con alimentazioni di ingresso da 2,7V a 16,0V. Ogni uscita può essere regolata da 0,5V a 5,8V fornendo fino a 4A di corrente di carico per uscita. Con MAX20808, le due uscite possono essere collegate come un regolatore ad uscita singola e doppia fase che supporta fino a 8A di corrente di carico. Il kit di valutazione MAX20808EVKIT di Analog Devices comprende un'implementazione PCB interamente assemblata e testata del MAX20808. I pin jumper, i punti di test e i connettori di ingresso/uscita sono inclusi per flessibilità e praticità in un'ampia gamma di applicazioni.
Caratteristiche
- Intervallo di tensione di ingresso: da 2,7 V a 16 V
- Intervallo tensione di uscita: da 0,5 V a 5,8 V
- Alta efficienza e densità di potenza
- Basso numero dei componenti
- Funzionamento a doppia fase a doppia uscita o ad uscita singola
- Prestazione ottimizzata
- Layout della PCB comprovato
- Interamente assemblato e testato
Apparecchiature necessarie
- Alimentazione da 7V a 16V con alimentazione esterna opzionale da 3,3V
- Carico da 0A a 8A
- Voltmetri digitali
- Oscilloscopio e sonde
Dispositivo supportato
Analog Devices / Maxim Integrated Regolatore switching Step-Down a doppia uscita MAX20808
Regolatore di commutazione Step-Down da 2,7V a 16V a doppia uscita con un LDO integrato per la generazione di polarizzazione.

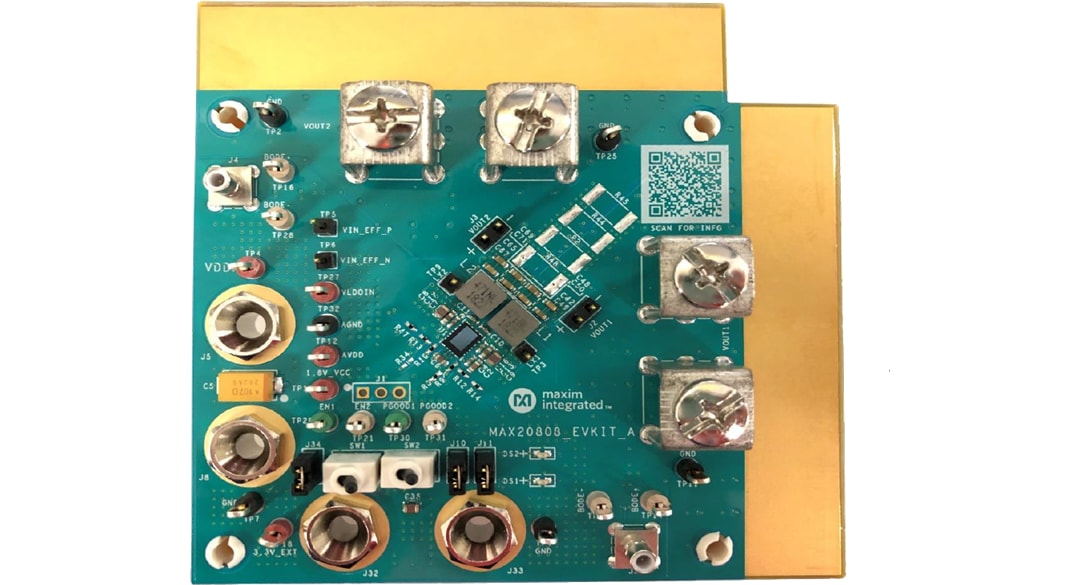

Layout della scheda
Pubblicato: 2021-09-02
| Aggiornato: 2023-04-17
