Analog Devices / Maxim Integrated Controller di alimentazione multifase MAX20754

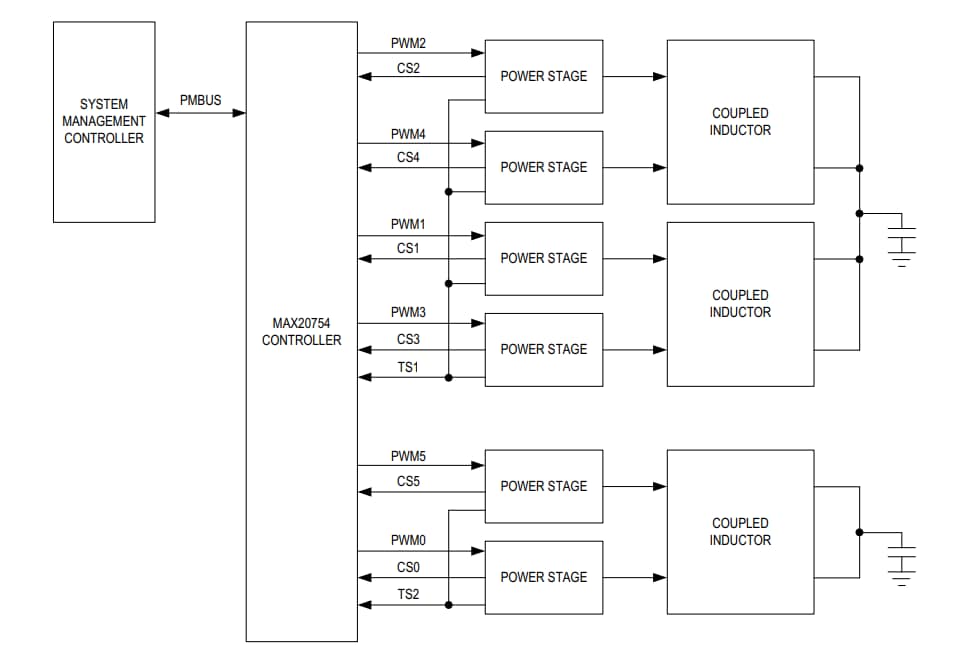

Il controller di alimentazione multifase configurabile MAX20754 di Analog Devices è ottimizzato per l'uso con gli stadi di potenza integrati nel gruppo Dual Powertrain™ ed è progettato per le applicazioni di comunicazione e di rete. MAX20754 genera sei uscite o “fasi” a modulazione di larghezza d'impulso con un numero configurabile per canale di uscita. Questa configurazione supporta requisiti di corrente elevati e una o due tensioni di uscita.

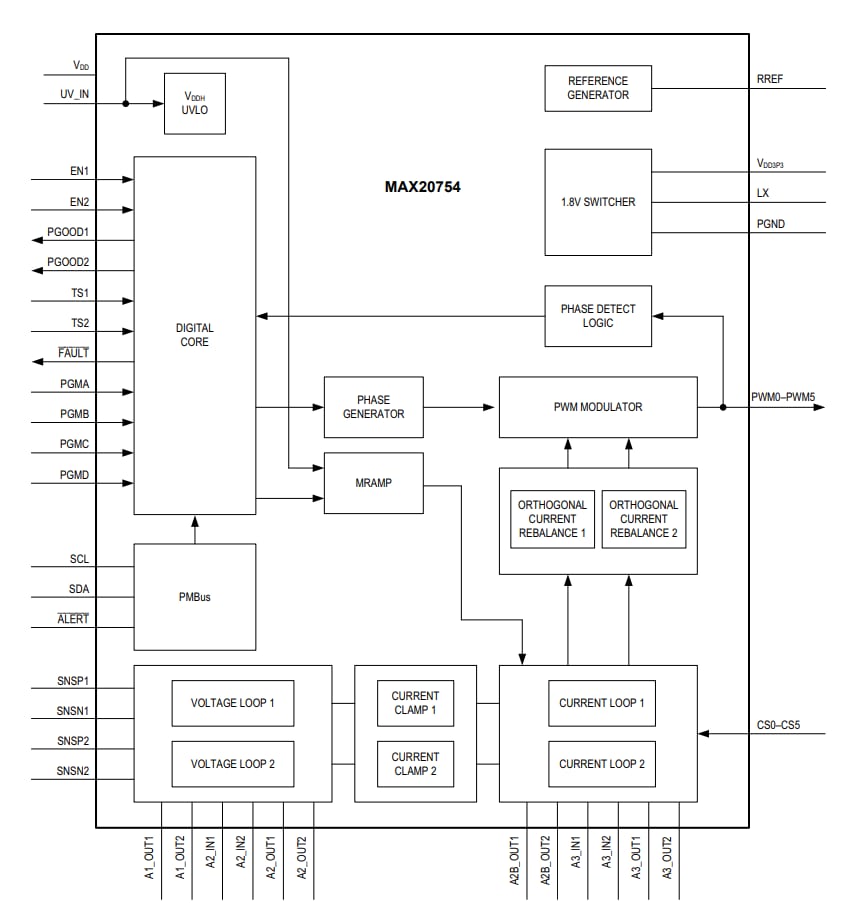

Il controller di alimentazione multifase MAX20754 di Analog Devices è altamente versatile con un regolatore di commutazione integrato che fornisce alimentazione sia per il controller che per i dispositivi a stadio di potenza. MAX20754 offre un accurato report della corrente di carico, il monitoraggio della temperatura a stadio di potenza, il rilevamento dei guasti e un ampio supporto dei comandi PMBus. Gli utenti possono salvare i parametri PMBUS nella memoria non volatile tramite il MAX20754.

Il controller è flessibile, consentendo l'uso con i tradizionali induttori discreti o con topologie a induttore accoppiato. Gli induttori accoppiati riducono il valore e le dimensioni effettivi dell'induttore senza aumentare la corrente di ondulazione, riducendo la capacità di uscita richiesta e migliorando la risposta transitoria.

MAX20754 utilizza uno schema di modulazione avanzato (AMS), fornendo un'eccellente risposta transitoria e una capacità di uscita richiesta ridotta rispetto al controllo di modulazione della larghezza d'impulso (PWM) convenzionale. L'AMS può essere disabilitato se un funzionamento PWM a frequenza fissa è necessario.

Caratteristiche

Controller versatile e flessibile
- Genera fino a sei segnali PWM
- Uscita a tensione singola o doppia con assegnazione di fase flessibile
- Portata di tensione di uscita da 0,5V a 2,0V (MAX20754ETMA1+)
- Portata di tensione di uscita da 0,25V a 2,0V (MAX20754ETMA2+)
- Portata di tensione di ingresso da 4,5V a 16V
- Intervallo di frequenze di commutazione da 300kHz a 800kHz
Alta densità di potenza in una soluzione di dimensioni ridotte
- Supporta la tecnologia a induttore accoppiato
- Lo schema di modulazione avanzato migliora la risposta transitoria
- La larghezza di banda ad alto circuito riduce i requisiti di capacità di uscita

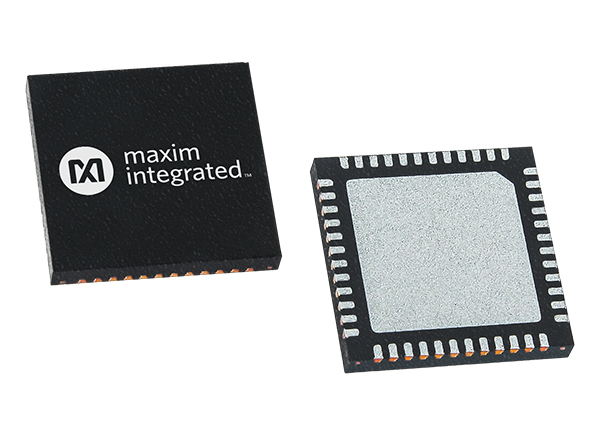

- Package TQFN a 48 Pin (7mm x 7mm)
- Sterzo della corrente di fase per bilanciamento termico
- Il regolatore switching interno integrato efficiente alimenta il controller e gli stadi di potenza

Configurazione semplice del sistema
- Quattro resistori esterni impostano tensione di uscita, indirizzo bus, frequenza di commutazione e limite di corrente
Configurazione, controllo e telemetria PMBus completi
- Compatibile con lo standard PMBus, versione 1.3
- Velocità bus da 10kHz a 1MHz
- Impostazioni di comando PMBus memorizzate in memoria non volatile
- Report accurato di corrente, tensione e temperatura
