Analog Devices / Maxim Integrated Kit di valutazione MAX20429
Il kit di valutazione MAX20429 di Analog Devices Inc. è un circuito di applicazione interamente assemblato e testato per il convertitore buck doppio a bassa tensione da 6A MAX20429. I convertitori buck doppi a bassa tensione e alta efficienza 6A MAX20429 forniscono fino a 6A (picco) di corrente di carico per uscita da 0,5V a 1,5875V in incrementi di 12,5mV e da 1,6V a 3,8V in incrementi di 50mV.
Il kit di valutazione ADI MAX20429 presenta componenti di grado per il settore automobilistico e testa ciascuna delle uscite a pieno carico. Nel kit sono inclusi vari punti di test e jumper. Il kit di valutazione standard MAX20429 è fornito con MAX20429CAFNA/VY+ installato che è configurato in fabbrica per una tensione di uscita regolabile del resistore. Il divisore del kit di valutazione predefinito MAX20429 è bypassato con una tensione di uscita di 0,6V su VOUT1 e VOUT2.
Caratteristiche
- Funzionamento ad alimentazione singola con portata di alimentazione di ingresso da 3,0V a 5,5V
- Tensioni di uscita programmabili in fabbrica individuali disponibili da 0,5V a 3,8V
- Tensione di uscita regolabile del resistore
- Corrente di uscita individuale fino a 6A
- Precisione tensione di uscita ±1%
- Ingresso di sincronizzazione di frequenza
- Ingressi di abilitazione individuali
- Uscite di reset individuali
- Jumper e punti di prova sui nodi chiave per una valutazione semplificata
- Intervallo delle temperature per il settore automobilistico da -40°C a 125°C
- Componenti esterni di classe per il settore automobilistico
- Layout della PCB comprovato
- Interamente assemblato e testato
Apparecchiature necessarie
- Kit EV MAX20429
- Alimentazione CC 5V, 5A (PS1)
- 2 multimetri digitali (DMM)
- Carico elettronico, capacità 30W (EL1)
Prodotti correlati
Analog Devices / Maxim Integrated Convertitori buck doppi a bassa tensione a 6A MAX20429
Fornisce fino a 6A (picco) di corrente di carico per uscita da 0,5V a 1,5875V in incrementi di 12,5mV.

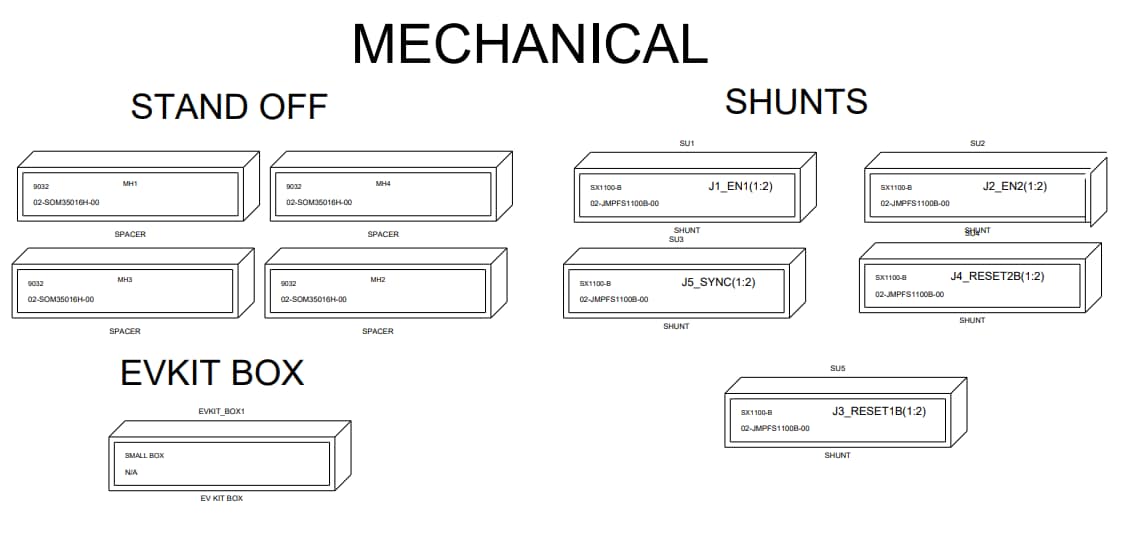

Schema del Kit
Layout della PCB
