Analog Devices / Maxim Integrated Kit di valutazione MAX17703
Il kit di valutazione MAX17703 di Analog Devices consente agli utenti di valutare il controller del caricatore agli ioni di litio CC-CC step-down sincrono Himalaya ad alta efficienza e alta tensione MAX17703. Il kit di valutazione MAX17703 carica la batteria agli ioni di litio in stati di corrente costante (CC) e tensione costante (CV) e termina in uno stato di ricarica dopo che il temporizzatore taper è scaduto. Il kit di valutazione è progettato per caricare la batteria agli ioni di litio con una modalità CC di corrente di carica da 10A (ICHGMAX) e una modalità Cv di tensione da 4,2V (VOUT) da un'alimentazione di ingresso da 8,5V a 60V.
Il kit di valutazione Analog Devices MAX17703 è ottimizzato per un'applicazione di ingresso nominale di 24V. La frequenza di commutazione del kit è impostata a 350kHz (fSW) per un'eccellente efficienza e dimensioni del componente. Il kit di valutazione presenta un temporizzatore di sicurezza (TMR) per impostare il tempo di ricarica massimo consentito in modalità CC e CV. Il kit di valutazione offre anche il rilevamento della temperatura della batteria e la carica solo quando la temperatura rientra nell'intervallo delle temperature di carica consentito.
Caratteristiche
- Funziona con un'alimentazione di ingresso da 8,5V a 60V
- Corrente di ricarica in modalità CC 10A
- Tensione di carica in modalità CV 4,2V
- Frequenza di commutazione 350kHz
- Soglia UVLO programmabile del resistore (EN/UVLO)
- Protezione da cortocircuiti di ingresso
- Rilevamento batteria a scarica profonda programmata da 3V
- Temporizzatore di sicurezza programmato dal condensatore di 10,4 ore
- Terminazione di carica con completo rilevamento batteria con soglia di corrente di variazione e temporizzatore taper
- Limite di sovracorrente ciclo per ciclo
- Sincronizzazione clock esterno (RT/SYNC)
- Indicatori di stato del caricatore (FLG1, FLG2)
- Monitoraggio della corrente di carica (ISMON)
- Rilevamento della temperatura della batteria e carica se l'intervallo delle temperature di funzionamento è da +5°C a +45°C
- Protezione da sovratemperatura CI
- Conforme a CISPR 32 (EN55032) classe B emissioni irradiate e di conduzione
- Layout della PCB comprovato
- Interamente assemblato e testato
Apparecchiature necessarie
- MAX17703EVKITA#
- Alimentazione di ingresso CC da 60V, 10A (PS1)
- Quattro voltmetri digitali (DVM)
- Batteria agli ioni di litio da 4,2V, 45Ahr con resistenza di carica della batteria di 15mΩ (o) alimentazione CC di 25 a (PS2) e carico elettronico CC di 12A (CARICO)
Prodotti correlati
Analog Devices / Maxim Integrated Controller caricabatterie agli ioni di litio MAX17703
Un caricabatterie agli ioni di litio Himalaya step-down sincrono, ad alta efficienza, alta tensione e alta tensione.

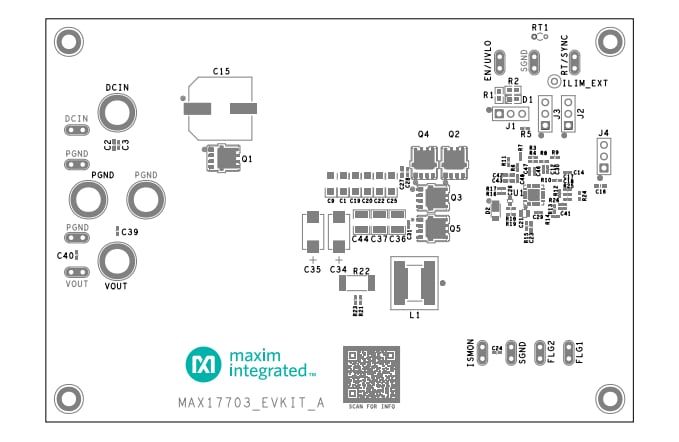

Layout della PCB
