Analog Devices / Maxim Integrated Controller caricabatterie agli ioni di litio MAX17703
Il controller del caricabatterie agli ioni di litio step-down MAX17703 di Analog Devices è un controller del caricabatterie agli ioni di litio Himalaya ad alta efficienza, alta tensione, sincrono, step-down, progettato per funzionare su una portata di tensione di ingresso da 4,5 V a 60 V.
Il controller MAX17703 funziona su un'ampia portata di temperatura da -40°C a +125°C e fornisce una soluzione completa di carica per batterie agli ioni di litio con una corrente costante accurata di ±4%. La tensione di uscita è programmabile da 1,25V fino a (V CCIN - 2,1V) con precisione di regolazione di ±1%.
Il controller del caricabatterie agli ioni di litio MAX17703 Analog Devices utilizza un nMOSFET esterno per fornire protezione da cortocircuito sul lato dell'alimentazione di ingresso, prevenendo la scarica della batteria. Il dispositivo carica la batteria in condizioni di corrente costante (CC) e tensione costante (CV) e termina in uno stato di carica di ricarica dopo che il temporizzatore taper è trascorso.
MAX17703 è alloggiato in un package TQFN a 24 pin 4mm x 4mm con un pad esposto.
Caratteristiche
- Set di funzionalità ottimizzato per batterie agli ioni di litio tra cui Li-Polimero, LiFePO4 e Li-titanato
- Precisione regolazione corrente di carica ±4%
- Precisione del monitor della corrente di carica ±6% (ISMON)
- Precisione regolazione tensione ±1%
- Corrente di carica in modalità CC programmabile (ILIM)
- Terminazione di carica con rilevamento batteria completo con soglia di corrente di variazione e temporizzatore taper
- Ampia portata di tensione di ingresso da 4,5V a 60V
- Portata di tensione di uscita regolabile da 1,25V fino a (V DCIN - 2,1V)
- Frequenza regolabile da 125kHz a 2,2MHz con sincronizzazione clock esterno (RT/SYNC)
- Funzionamento affidabile in condizioni ambientali negative
- Protezione da cortocircuiti in ingresso (GATEN)
- Funzione temporizzatore di sicurezza (TMR)
- Rilevamento e pre-condizionamento della batteria a scarico profondo (DDTH)
- Rilevamento della temperatura della batteria e carica quando la temperatura rientra nella portata (TEMP)
- Limite di sovracorrente ciclo per ciclo
- Soglia EN/UVLO programmabile
- Monitoraggio dell'uscita di stato utilizzando uscite a svuotamento aperto (FLG1 e FLG2)
- Protezione da sovratemperatura
- Conforme a CISPR 32 (EN55032) classe B emissioni irradiate e di conduzione
- Portata della temperatura ambiente di funzionamento da -40°C a +125°C / Portata della temperatura di giunzione da -40°C a +150°C
Applicazioni
- Carica della batteria industriale e accumulo di energia
- Utensili elettrici e terminali palmari
- Backup della batteria per illuminazione, videocamere di sicurezza e pannelli di controllo
- Apparecchiature industriali e mediche portatili
- Alimentazione di backup per l'edilizia e la casa
Video
Strumenti di sviluppo
Analog Devices / Maxim Integrated Kit di valutazione MAX17703
Consente agli utenti di valutare il controller del caricatore agli ioni di litio step-down CC-CC Himalaya MAX17703.
Prodotti correlati
Analog Devices / Maxim Integrated Himalaya uSLIC™ Power Modules
Step-down DC-DC power modules in a micro-size, voltage input from 4.0V to 60V.

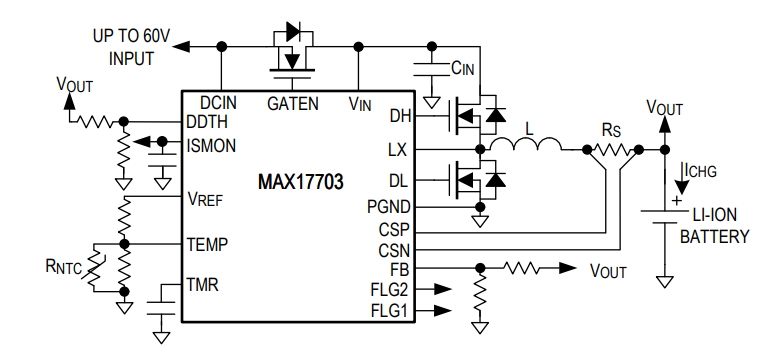

Circuito applicativo semplificato
Diagramma a blocchi funzionali
